Функции

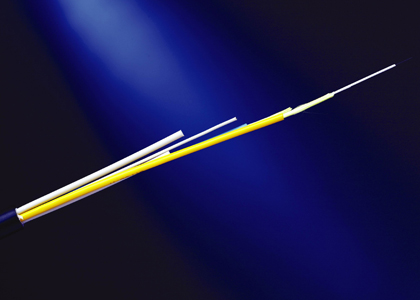

Элемент: симплексный кабель: от двух до двенадцати симплексных кабелей скручены вокруг металлического центрального силового элемента. Расположите цепь по очереди по часовой стрелке и используйте намотку. АПЛ – продольное прикрытие.
Структура
Геометрические характеристики
| Тип кабеля | 1-4 | 6 | 8 | 12 |
| Размер кабеля (мм) | 11.6 | 11.6 | 13 | 15 |
| Вес кабеля (кг/км) | 109 | 106 | 125 | 181 |
| Диаметр TBF (мкм) | 900±50 | |||
Механические характеристики
| Предел прочности (Н) | Долгосрочная перспектива | 200 |
| Короткий срок | 600 | |
| Сопротивление раздавливанию（Н/100㎜） | Долгосрочная перспектива | 300 |
| Короткий срок | 1000 | |
| Радиус изгиба (см) | Динамический | 20×D (D: Диаметр кабеля) |
| Статический | 10×D (D: Диаметр кабеля) |
Тип волокна
| Тип волокна (размер сердцевины/оболочки) | 9/125, 50/125, 62.5/125 |
Характеристики трансмиссии
| СМФ | 50/125 | 62.5/125 | |
| 1310/1550(nm) | 850/1300(nm) | 850/1300(nm) | |
| Затухание (дБ/км) | ≤0.40/0.30 | ≤3.5/1.5 | ≤3.5/1.5 |
| Минимальная полоса пропускания (МГц·км) | —— | ≥400/400 | ≥160/500 |
Экологические характеристики
| Рабочая температура хранения | -20℃～+60℃ |
