سمات

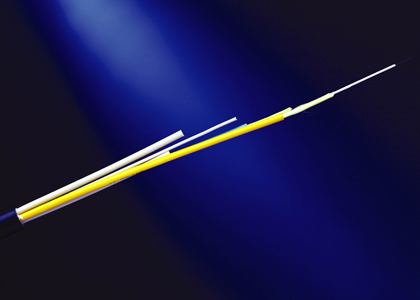

عنصر: كبل بسيط، من اثنين إلى اثني عشر كبلًا بسيطًا تقطعت بهم السبل حول عضو القوة المركزية المعدنية. ترتيب الدائرة وفقا لترتيب عقارب الساعة بدوره، واستخدام لف اللف. APL عبارة عن غطاء طولي.
بناء
الخصائص الهندسية
| نوع الكابل | 1-4 | 6 | 8 | 12 |
| أبعاد الكابل (مم) | 11.6 | 11.6 | 13 | 15 |
| وزن الكابل (كجم/كم) | 109 | 106 | 125 | 181 |
| قطر TBF (ميكرومتر) | 900±50 | |||
الخصائص الميكانيكية
| قوة الشد (ن) | على المدى الطويل | 200 |
| المدى القصير | 600 | |
| مقاومة السحق(ن/100㎜) | على المدى الطويل | 300 |
| المدى القصير | 1000 | |
| نصف قطر الانحناء (سم) | متحرك | 20×د (د: قطر الكابل) |
| ثابت | 10×د (د: قطر الكابل) |
نوع الألياف
| نوع الألياف (البعد الأساسي / الكسوة) | 9/125, 50/125, 62.5/125 |
خصائص ناقل الحركة
| سمف | 50/125 | 62.5/125 | |
| 1310/1550(nm) | 850/1300(nm) | 850/1300(nm) | |
| التوهين (ديسيبل / كم) | ≤0.40/0.30 | ≤3.5/1.5 | ≤3.5/1.5 |
| الحد الأدنى لعرض النطاق الترددي (MHz · كم) | —— | ≥400/400 | ≥160/500 |
الخصائص البيئية
| درجة حرارة التشغيل للتخزين | -20℃～+60℃ |
