Características
Elemento: En un cable símplex, de dos a doce cables símplex están trenzados alrededor del elemento de refuerzo central metálico. Organice el circuito según el orden de las agujas del reloj y utilice el devanado envolvente. El APL es un recubrimiento longitudinal.

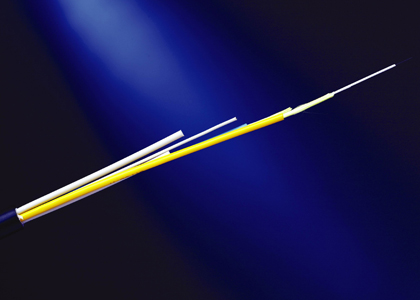

Estructura
Características geométricas
| Tipo de cable | 1-4 | 6 | 8 | 12 |
| Dimensión del cable (mm) | 11.6 | 11.6 | 13 | 15 |
| Peso del cable (kg/km) | 109 | 106 | 125 | 181 |
| Diámetro TBF (μm) | 900±50 | |||
Características mecánicas
| Resistencia a la tracción (N) | Largo Plazo | 200 |
| Corto plazo | 600 | |
| Resistencia al aplastamiento(N/100㎜) | Largo Plazo | 300 |
| Corto plazo | 1000 | |
| Radio de curvatura (CM) | Dinámica | 20×D (D: Diámetro del cable) |
| Estático | 10×D (D: Diámetro del cable) |
Tipo de fibra
| Tipo de fibra (dimensión del núcleo/revestimiento) | 9/125, 50/125, 62.5/125 |
Características de transmisión
| SMF | 50/125 | 62.5/125 | |
| 1310/1550(nm) | 850/1300(nm) | 850/1300(nm) | |
| Atenuación (dB/km) | ≤0.40/0.30 | ≤3.5/1.5 | ≤3.5/1.5 |
| Ancho de banda mínimo (MHz·km) | —— | ≥400/400 | ≥160/500 |
Características ambientales
| Temperatura de funcionamiento de almacenamiento | -20℃～+60℃ |
