Функции

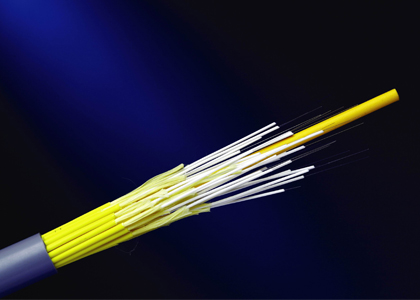

Структура
Параметры кабеля
| Предметы | Технические характеристики | |
| Количество волокон | 24 | |
|
Волокно с жестким буфером |
Измерение | 850±50 мкм |
| Материал | ПВХ | |
| Цвет | Белый | |
|
Симплексный кабель |
Измерение | 1,9±0,1 мм |
| Материал | ПВХ | |
| Цвет | Желтый | |
| Печать знаков | 〈1〉～〈24〉 | |
| Усиливающий компонент | Полиэфирная пряжа | |
| Член Центральной силы | стеклопластик | |
|
Внешняя куртка |
Измерение | 15,5±0,5 мм |
| Материал | ПВХ | |
| Цвет | Желтый | |
Параметры волокна
|
Нет. |
Предметы |
Единица |
Спецификация | |
| G.652D | ||||
|
1 |
Диаметр поля режима |
1310nm | мм | 9.2±0.4 |
| 1550nm | мм | 10.4±0.5 | ||
| 2 | Диаметр оболочки | мм | 124.8±0.7 | |
| 3 | Некруглость облицовки | % | ≤0.7 | |
| 4 | Ошибка концентричности оболочки ядра | мм | ≤0.5 | |
| 5 | Диаметр покрытия | мм | 245±5 | |
| 6 | Некруглость покрытия | % | ≤6.0 | |
| 7 | Ошибка концентричности плакирования-покрытия | мм | ≤12.0 | |
| 8 | Длина волны отсечки кабеля | нм | λcc≤1260 | |
|
9 |
Затухание (макс.) |
1310nm | дБ/км | ≤0.4 |
| 1550nm | дБ/км | ≤0.3 | ||
Механические и экологические характеристики
| Предметы | Объединяйтесь | Технические характеристики |
| Раздавить (долгосрочная перспектива) | N/10cm | 300 |
| Раздавить (краткосрочный) | N/10cm | 1000 |
| Мин. Радиус изгиба (динамический) | мм | 20D |
| Мин. Радиус изгиба (статический) | мм | 10D |
Характеристики трансмиссии
| СМФ | 50/125 | 62.5/125 | |
| 1310/1550(nm) | 850/1300(nm) | 850/1300(nm) | |
| Затухание (дБ/км) | ≤0.40/0.30 | ≤3.5/1.5 | ≤3.5/1.5 |
| Минимальная полоса пропускания (МГц·км) | —— | ≥400/400 | ≥160/500 |
Экологические характеристики
| Рабочая температура хранения | -20℃～+60℃ |
