سمات

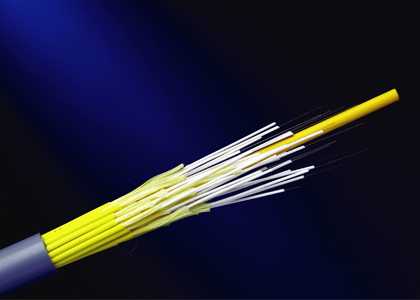

بناء
معلمات الكابل
| أغراض | تحديد | |
| عدد الألياف | 24 | |
|
الألياف مخزنة ضيقة |
البعد | 850 ± 50 ميكرومتر |
| مادة | بولي كلوريد الفينيل | |
| لون | أبيض | |
|
كابل سيمبلكس |
البعد | 1.9 ± 0.1 ملم |
| مادة | بولي كلوريد الفينيل | |
| لون | أصفر | |
| علامات الطباعة | 〈1〉～〈24〉 | |
| تعزيز العنصر | خيوط البوليستر | |
| عضو القوة المركزية | فرب | |
|
سترة خارجية |
البعد | 15.5±0.5 ملم |
| مادة | بولي كلوريد الفينيل | |
| لون | أصفر | |
معلمات الألياف
|
لا. |
أغراض |
وحدة |
مواصفة | |
| G.652D | ||||
|
1 |
وضع مجال القطر |
1310nm | مم | 9.2±0.4 |
| 1550nm | مم | 10.4±0.5 | ||
| 2 | قطر الكسوة | مم | 124.8±0.7 | |
| 3 | الكسوة غير الدائرية | % | ≤0.7 | |
| 4 | خطأ في تركيز الكسوة الأساسية | مم | ≤0.5 | |
| 5 | قطر الطلاء | مم | 245±5 | |
| 6 | طلاء غير دائري | % | ≤6.0 | |
| 7 | خطأ في تركيز طلاء الكسوة | مم | ≤12.0 | |
| 8 | الطول الموجي لقطع الكابل | نانومتر | lectcc ≥1260 | |
|
9 |
التوهين (الحد الأقصى) |
1310nm | ديسيبل / كم | ≤0.4 |
| 1550nm | ديسيبل / كم | ≤0.3 | ||
الخصائص الميكانيكية والبيئية
| أغراض | اتحدوا | تحديد |
| سحق (على المدى الطويل) | N/10cm | 300 |
| سحق (على المدى القصير) | N/10cm | 1000 |
| دقيقة. نصف القطر المنحني (الديناميكي) | مم | 20D |
| دقيقة. نصف قطر الانحناء (ثابت) | مم | 10D |
خصائص ناقل الحركة
| سمف | 50/125 | 62.5/125 | |
| 1310/1550(nm) | 850/1300(nm) | 850/1300(nm) | |
| التوهين (ديسيبل / كم) | ≤0.40/0.30 | ≤3.5/1.5 | ≤3.5/1.5 |
| الحد الأدنى لعرض النطاق الترددي (MHz · كم) | —— | ≥400/400 | ≥160/500 |
الخصائص البيئية
| درجة حرارة التشغيل للتخزين | -20℃～+60℃ |
