Cable de conexión MTP MPO

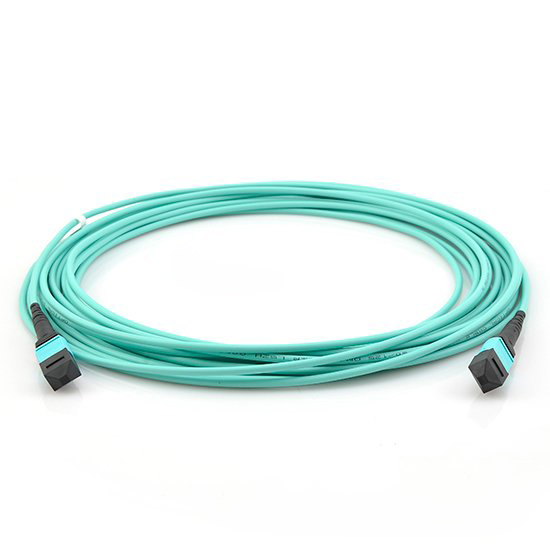

Cable troncal con varios modos de funcionamiento OM3/OM4 MTP/MPO de 12 fibras, 3,0 mm, LSZH
Cable multimodo para camión OM3/OM4 MTP/MPO de 12 fibras, 3,0 mm, LSZH
Cable troncal con varios modos de funcionamiento OM3/OM4 MTP/MPO de 12 fibras, 3,0 mm, LSZH
El cable de conexión de fibra MPO de Newsunn cumple con los estándares IEC-61754-7 y TIA-604-5(FOCIS-5). Puede ser ampliamente utilizado para Actualización de 10G a centro de datos de 40G/100G .
Especificación
CONECTOR MPO
| Tipo de fibra | Monomodo (polaco APC) | Multimodo (polaco de PC) | ||
| Parámetro | Estándar | Baja pérdida | Estándar | Baja pérdida |
| Pérdida de inserción máx. | <0,7 dB | <0,35dB | <0,7 dB | <0,35dB |
| Pérdida de retorno | >60dB | Ninguno | ||
| Durabilidad | 500 apareamientos | |||
| Temperatura de funcionamiento | -40 ℃ a 80℃ | |||
| Longitud de onda de prueba | 1310nm | 850nm | ||
CONECTOR GENÉRICO
| Tipo de fibra | Monomodo | multimodo | ||
| Parámetro | UPC | APC | ordenador personal | |
| Pérdida de inserción máx. | <0,3dB | |||
| Pérdida de retorno | >55dB | >60dB | >25dB | |
| Durabilidad | 1000 apareamientos | |||
| Temperatura de funcionamiento | -40 ℃ a 80℃ | |||
| Longitud de onda de prueba | 1310nm | 850nm | ||
Especificación mecánica del cable
| Artículo | FIBRA | AVENTURA | MINI-CORE | |||
| OFNP | OFNR | OFNP | OFNR | LSZH | ||
| Radio de curvatura mínimo
(Instalación) |
8 | 9,9 centímetros | 9,7 centímetros | 6,0 cm | 6,0 cm | 6,0 cm |
| 12 | 9,9 centímetros | 9,7 centímetros | 6,0 cm | 6,0 cm | 6,0 cm | |
| Radio de curvatura mínimo
(largo plazo) |
8 | 6,6 cm | 6,5 cm | 3,0 centímetros | 3,0 centímetros | 3,0 centímetros |
| 12 | 6,6 cm | 6,5 cm | 3,0 centímetros | 3,0 centímetros | 3,0 centímetros | |
| Máxima tracción
(Instalación) |
8 | 1335N | 1335N | 150N | 150N | 150N |
| 12 | 1335N | 1335N | 150N | 150N | 150N | |
| Máxima tracción
(largo plazo) |
8 | 400N | 400N | 80N | 80N | 80N |
| 12 | 400N | 400N | 80N | 80N | 80N | |
Ilustración de la estructura de ensamblaje
Equipo de prueba MTP/MPO
Hacer por pedido
| Tipo de fibra | Tipo de cable | Recuento de fibras | Terminación | Longitud del cable | Longitud de ruptura (pulgadas) | Terminación de ruptura | Polaridad | etiquetado | |
| OM4 OM3 OS1/2 OM2 OM1 |
Manojo LSZH
Cinta LSZH |
12 24 36 48 72 96 144 |
Primer conector MTP/MPO Mujer MTP/MPO Macho APC MTP/MPO Hembra APC MTP/MPO macho |
1~999 | 12~99 (36 ″ es típico) |
0.9mm (estándar) 2.0mm 3.0mm |
A,B,C,D | Estándar personalizado | |
| Segundo conector MTP/MPO Mujer MTP/MPO Macho APC MTP/MPO Hembra APC MTP/MPO macho |
|||||||||
