كابل تصحيح MTP MPO

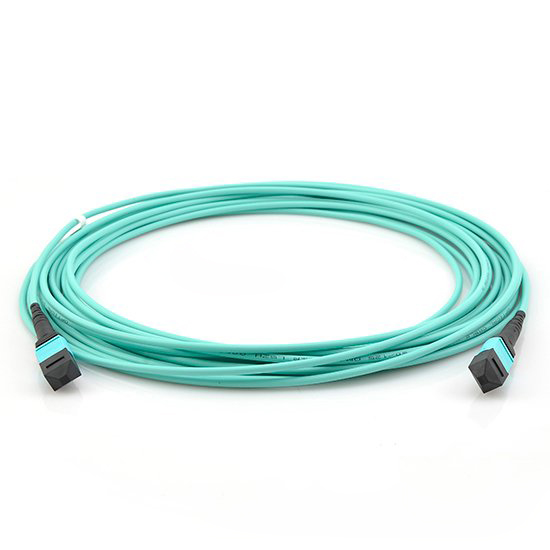

12 كابل ألياف متعدد الأوضاع OM3/OM4 MTP/MPO، 3.0 مم، LSZH
كابل شاحنة 12 ليف متعدد الأوضاع OM3/OM4 MTP/MPO، 3.0 مم، LSZH
12 كابل ألياف متعدد الأوضاع OM3/OM4 MTP/MPO، 3.0 مم، LSZH
يتوافق كابل توصيل الألياف MPO من Newsunn مع معايير IEC-61754-7 وTIA-604-5(FOCIS-5). يمكن استخدامه على نطاق واسع ل ترقية 10G إلى مركز بيانات 40G/100G .
مواصفة
موصل MPO
| نوع الألياف | الوضع الفردي (APC البولندية) | المتعدد (الكمبيوتر البولندية) | ||
| المعلمة | معيار | خسارة منخفضة | معيار | خسارة منخفضة |
| فقدان الإدراج ماكس. | <0.7 ديسيبل | <0.35 ديسيبل | <0.7 ديسيبل | <0.35 ديسيبل |
| خسارة العودة | > 60 ديسيبل | لا أحد | ||
| متانة | 500 تزاوج | |||
| درجة حرارة التشغيل | -40 درجة مئوية إلى 80℃ | |||
| اختبار الطول الموجي | 1310nm | 850nm | ||
موصل عام
| نوع الألياف | الوضع الفردي | المتعدد | ||
| المعلمة | UPC | ناقلة جنود مدرعة | جهاز كمبيوتر | |
| فقدان الإدراج ماكس. | <0.3 ديسيبل | |||
| خسارة العودة | > 55 ديسيبل | > 60 ديسيبل | > 25 ديسيبل | |
| متانة | 1000 تزاوج | |||
| درجة حرارة التشغيل | -40 درجة مئوية إلى 80℃ | |||
| اختبار الطول الموجي | 1310nm | 850nm | ||
المواصفات الميكانيكية للكابل
| غرض | الفيبر | المغامرة | ميني كور | |||
| OFNP | OFNR | OFNP | OFNR | LSZH | ||
| الحد الأدنى لنصف قطر الانحناء
(تثبيت) |
8 | 9.9 سم | 9.7 سم | 6.0 سم | 6.0 سم | 6.0 سم |
| 12 | 9.9 سم | 9.7 سم | 6.0 سم | 6.0 سم | 6.0 سم | |
| الحد الأدنى لنصف قطر الانحناء
(طويلة الأجل) |
8 | 6.6 سم | 6.5 سم | 3.0 سم | 3.0 سم | 3.0 سم |
| 12 | 6.6 سم | 6.5 سم | 3.0 سم | 3.0 سم | 3.0 سم | |
| أقصى الشد
(تثبيت) |
8 | 1335N | 1335N | 150N | 150N | 150N |
| 12 | 1335N | 1335N | 150N | 150N | 150N | |
| أقصى الشد
(طويلة الأجل) |
8 | 400N | 400N | 80N | 80N | 80N |
| 12 | 400N | 400N | 80N | 80N | 80N | |
رسم توضيحي لهيكل التجميع
معدات اختبار MTP/MPO
جعل الطلب
| نوع الألياف | نوع الكابل | عدد الألياف | الإنهاء | طول الكابل | طول الاختراق (بوصة) | إنهاء الاختراق | قطبية | وضع العلامات | |
| OM4 OM3 OS1/2 OM2 OM1 |
مجموعة LSZH
شريط LSZH |
12 24 36 48 72 96 144 |
الموصل الأول الخطة المتوسطة الأجل/MPO أنثى MTP/MPO ذكر APC MTP/MPO أنثى APC MTP/MPO ذكر |
1~999 | 12~99 (36″ نموذجي) |
0.9mm (معيار) 2.0mm 3.0mm |
أ، ب، ج، د | مخصص قياسي | |
| الموصل الثاني الخطة المتوسطة الأجل/MPO أنثى MTP/MPO ذكر APC MTP/MPO أنثى APC MTP/MPO ذكر |
|||||||||
