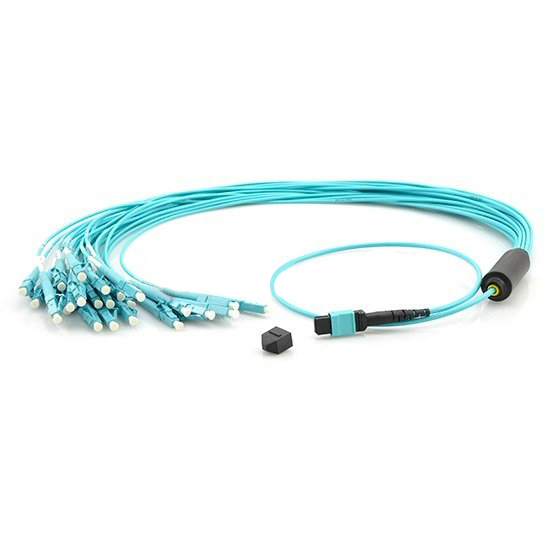

MPO/MTP إلى LC/SC/ST/FC، OM3/OM4، الاختراق 2 مم، LSZH
يتوافق كابل توصيل الألياف MPO من Newsunn مع معايير IEC-61754-7 وTIA-604-5(FOCIS-5). يمكن استخدامه على نطاق واسع ل ترقية 10G إلى مركز بيانات 40G/100G .
مواصفة
موصل MPO
| نوع الألياف | الوضع الفردي (APC البولندية) | المتعدد (الكمبيوتر البولندية) | ||
| المعلمة | معيار | خسارة منخفضة | معيار | خسارة منخفضة |
| فقدان الإدراج ماكس. | <0.7 ديسيبل | <0.35 ديسيبل | <0.7 ديسيبل | <0.35 ديسيبل |
| خسارة العودة | > 60 ديسيبل | لا أحد | ||
| متانة | 500 تزاوج | |||
| درجة حرارة التشغيل | -40 درجة مئوية إلى 80℃ | |||
| اختبار الطول الموجي | 1310nm | 850nm | ||
موصل عام
| نوع الألياف | الوضع الفردي | المتعدد | ||
| المعلمة | UPC | ناقلة جنود مدرعة | جهاز كمبيوتر | |
| فقدان الإدراج ماكس. | <0.3 ديسيبل | |||
| خسارة العودة | > 55 ديسيبل | > 60 ديسيبل | > 25 ديسيبل | |
| متانة | 1000 تزاوج | |||
| درجة حرارة التشغيل | -40 درجة مئوية إلى 80℃ | |||
| اختبار الطول الموجي | 1310nm | 850nm | ||
المواصفات الميكانيكية للكابل
| غرض | الفيبر | المغامرة | ميني كور | |||
| OFNP | OFNR | OFNP | OFNR | LSZH | ||
| الحد الأدنى لنصف قطر الانحناء (التثبيت) | 8 | 9.9 سم | 9.7 سم | 6.0 سم | 6.0 سم | 6.0 سم |
| 12 | 9.9 سم | 9.7 سم | 6.0 سم | 6.0 سم | 6.0 سم | |
| الحد الأدنى لنصف قطر الانحناء (على المدى الطويل) | 8 | 6.6 سم | 6.5 سم | 3.0 سم | 3.0 سم | 3.0 سم |
| 12 | 6.6 سم | 6.5 سم | 3.0 سم | 3.0 سم | 3.0 سم | |
| الحد الأقصى للشد (التثبيت) | 8 | 1335N | 1335N | 150N | 150N | 150N |
| 12 | 1335N | 1335N | 150N | 150N | 150N | |
| الحد الأقصى للشد (على المدى الطويل) | 8 | 400N | 400N | 80N | 80N | 80N |
| 12 | 400N | 400N | 80N | 80N | 80N | |
رسم توضيحي لهيكل التجميع
معدات اختبار MTP/MPO
جعل الطلب
| نوع الألياف | معيار الألياف | عدد الألياف | نوع الكابل | الإنهاء | طول الكابل (م) | طول الاختراق 1 و 2 (بوصة) | إنهاء الاختراق | النوع البولندي |
| OM4 OM3 OS1/2 OM2 OM1 |
12 ألياف | 8 ~ 144 ألياف | مجموعة LSZH شريط LSZH |
الموصل الأول: الخطة المتوسطة الأجل/MPO أنثى MTP/MPO ذكر |
1~999 | 12~99 (36″ نموذجي) |
3.0mm | UPC ناقلة جنود مدرعة |
| 24 ألياف | 24 ~ 144 ألياف | الموصل الثاني: LC دوبلكس / LC البسيط SC دوبلكس / SC البسيط إس تي دوبلكس / إس تي سيمبلكس FC دوبلكس / FC Simplex |
0.9 ميكرومتر (قياسي) 2.0mm 3.0mm |
