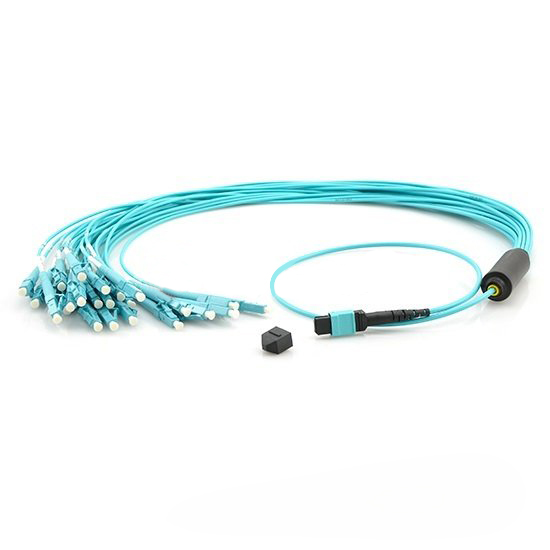

Cable de arnés de conexión MPO OM3/OM4/OS2

Categoría de producto

Blogs recientes

MPO/MTP a LC/SC/ST/FC,OM3/OM4, ruptura de 2 mm, LSZH

Descripción del Producto

Cable de arnés MPO es el alto grado denso del sistema de preconexión de fibra óptica, que generalmente se usa en tres áreas:
  • La aplicación de centro de datos con un entorno de alto grado de densidad.
  • La fibra óptica al edificio.
  • La aplicación del conector interno en equipos de fibra como Splitter, 40G/100G SFP y SFP+.

El cable de conexión de fibra MPO de Newsunn cumple con los estándares IEC-61754-7 y TIA-604-5(FOCIS-5). Puede ser ampliamente utilizado para Actualización de 10G a centro de datos de 40G/100G .

Especificación

CONECTOR MPO

Tipo de fibra Monomodo (polaco APC) Multimodo (polaco de PC)
Parámetro Estándar Baja pérdida Estándar Baja pérdida
Pérdida de inserción máx. <0,7 dB <0,35dB <0,7 dB <0,35dB
Pérdida de retorno >60dB Ninguno
Durabilidad 500 apareamientos
Temperatura de funcionamiento -40 ℃ a 80℃
Longitud de onda de prueba 1310nm 850nm

CONECTOR GENÉRICO

Tipo de fibra Monomodo multimodo
Parámetro UPC APC ordenador personal
Pérdida de inserción máx. <0,3dB
Pérdida de retorno >55dB >60dB >25dB
Durabilidad 1000 apareamientos
Temperatura de funcionamiento -40 ℃ a 80℃
Longitud de onda de prueba 1310nm 850nm

Especificación mecánica del cable

Artículo FIBRA AVENTURA MINI-CORE
OFNP OFNR OFNP OFNR LSZH
Radio de curvatura mínimo (instalación) 8 9,9 centímetros 9,7 centímetros 6,0 cm 6,0 cm 6,0 cm
12 9,9 centímetros 9,7 centímetros 6,0 cm 6,0 cm 6,0 cm
Radio de curvatura mínimo (largo plazo) 8 6,6 cm 6,5 cm 3,0 centímetros 3,0 centímetros 3,0 centímetros
12 6,6 cm 6,5 cm 3,0 centímetros 3,0 centímetros 3,0 centímetros
Máxima tracción (instalación) 8 1335N 1335N 150N 150N 150N
12 1335N 1335N 150N 150N 150N
Máxima tracción (largo plazo) 8 400N 400N 80N 80N 80N
12 400N 400N 80N 80N 80N
conector MPO

Ilustración de la estructura de ensamblaje

harness_pic02

Equipo de prueba MTP/MPO

test-1
test-2

Hacer por pedido

Tipo de fibra Estándar de fibra Recuento de fibras Tipo de cable Terminación Longitud del cable (m) Longitud de ruptura 1 y 2 (pulgadas) Terminación de ruptura Tipo polaco
OM4
OM3
OS1/2
OM2
OM1
12 fibras 8~144 fibras Manojo LSZH
Cinta LSZH
Primer conector:
MTP/MPO Mujer
MTP/MPO Macho
1~999 12~99
(36″ es típico)
3.0mm UPC
APC
24 fibras 24~144 fibras Segundo conector:
LC dúplex/LC simplex
SC dúplex/SC simplex
ST Dúplex/ST Simplex
FC dúplex/FC simplex
0,9 μm (estándar)
2.0mm
3.0mm

¡Pide Cotización YA!
