Los 8 principales estándares de prueba de fibra óptica que debe seguir en 2026

La eficiencia de la infraestructura de fibra óptica depende del estricto cumplimiento de los protocolos de prueba internacionales que rigen la pérdida de señal, la dispersión y la limpieza de los conectores. A medida que los centros de datos migran hacia velocidades de 800G y 1,6T, la falta de un solo parámetro de prueba puede provocar fallas catastróficas en la red. Los operadores deben implementar una verificación estandarizada para garantizar que la alta densidad Solución MPO/MTP Las arquitecturas cumplen con las rigurosas demandas de rendimiento de 2026.

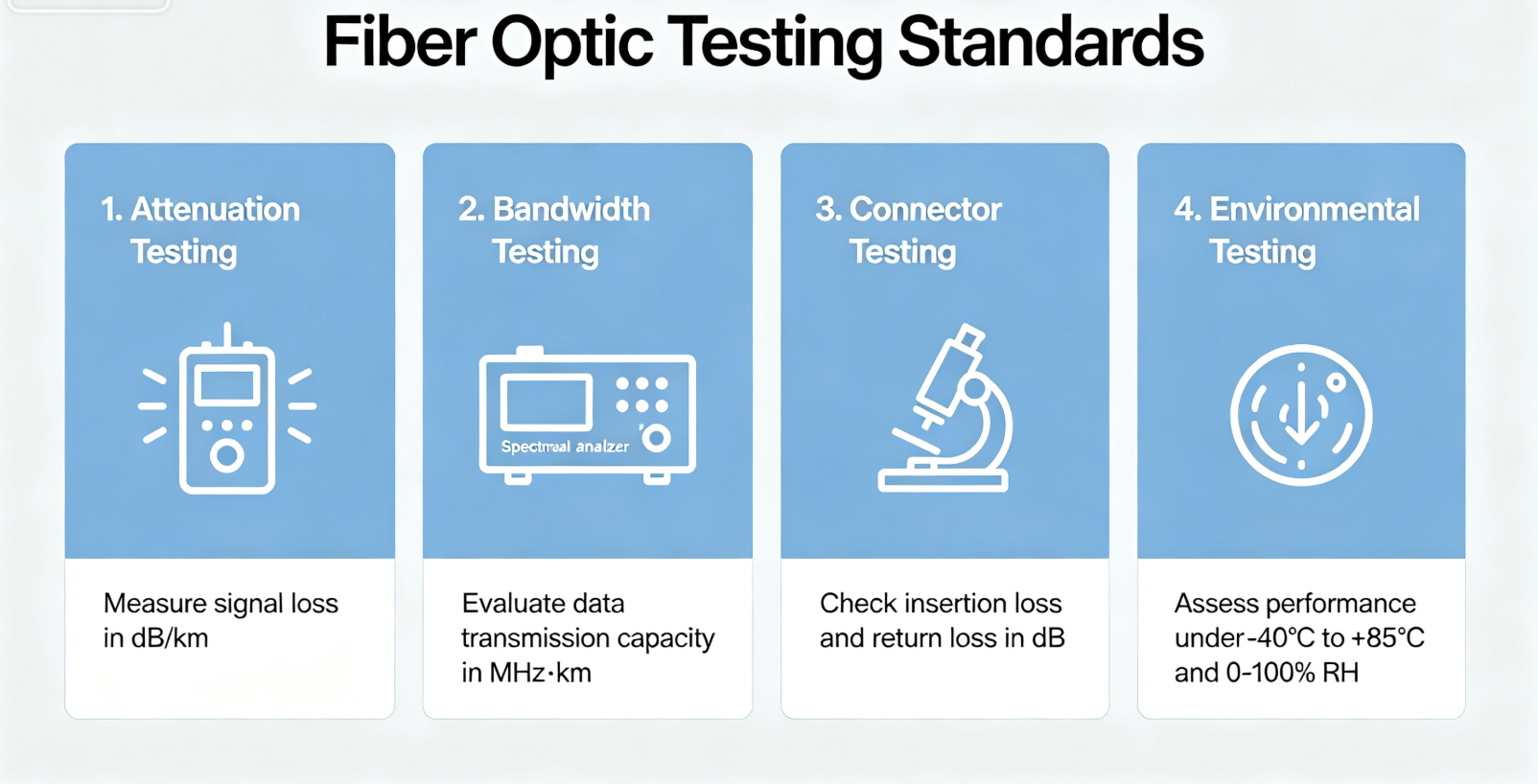

La distinción entre pruebas de Nivel 1 y Nivel 2

Las pruebas estandarizadas generalmente se clasifican en dos niveles para garantizar tanto la conectividad básica como la integridad avanzada de la señal. Las pruebas de Nivel 1 se centran en la pérdida total de inserción, la longitud y la polaridad, proporcionando un resultado de "Pasa/Falla" basado en los presupuestos de enlace. Las pruebas de nivel 2 incorporan reflectometría óptica en el dominio del tiempo (OTDR) para analizar eventos específicos como empalmes y conectores. Integrando alta calidad cable de conexión de fibra y coleta Los ensamblajes requieren verificación de Nivel 1 como mínimo para confirmar los límites de atenuación de referencia.

1. TIA-568.3-E: Estándar de componentes y cableado de fibra óptica

El estándar TIA-568.3-E es la autoridad principal para cableado estructurado en entornos empresariales de América del Norte. Define los requisitos mínimos de rendimiento para varios tipos de fibras, incluidos OM3, OM4 y OS2. En 2026, esta norma enfatiza requisitos de polaridad más estrictos para conjuntos de múltiples fibras. Usando un certificado panel de distribución de fibra óptica garantiza que los diseños de cableado sigan cumpliendo con el mapeo de polaridad TIA-568.3-E.

2. IEC 61280-4-1/2: Atenuación de la planta de cableado instalada

La Comisión Electrotécnica Internacional (IEC) proporciona el marco global para medir la atenuación en plantas de fibra instaladas. IEC 61280-4-1 cubre la fibra multimodo utilizando el método Encircled Flux (EF), mientras que 61280-4-2 aborda enlaces monomodo. De acuerdo a Documentación oficial IEC, el cumplimiento de EF es obligatorio para reducir la incertidumbre de la medición en enlaces de alta velocidad. La prueba de atenuación adecuada a menudo implica la utilización de un atenuador de fibra óptica para simular condiciones de señal del mundo real durante la verificación de laboratorio.

3. IEC 61300-3-35: Inspección del extremo y análisis automatizado

La contaminación del conector sigue siendo la principal causa de fallos de la red óptica, lo que convierte a IEC 61300-3-35 en un estándar crítico para 2026. Este estándar proporciona criterios cuantitativos para la calidad del extremo de la fibra, distinguiendo entre el núcleo, el revestimiento y las zonas adhesivas. Se deben utilizar herramientas de inspección automatizadas para eliminar la subjetividad humana. Los técnicos siempre deben utilizar un especialista fiber cleaning tool antes de cualquier ciclo de apareamiento para mantener el cumplimiento de estas estrictas zonas de limpieza.

4. IEEE 802.3ck: Señalización Eléctrica para 100/200/400/800 Gb/s

A medida que evolucionan los transceptores ópticos, el estándar IEEE 802.3ck rige las especificaciones de la capa física para Ethernet de ultra alta velocidad. Este estándar es vital para los ingenieros que implementan un fiber optic transceiver module en conmutadores de la parte superior del rack. Define los umbrales de tasa de error de bits (BER) y los requisitos de corrección de errores directos (FEC) necesarios para mantener un rendimiento de 800 Gbps en fibras de corto y largo alcance.

Tabla comparativa: requisitos del nivel de prueba

5. TIA-526-14-C: Medición de pérdida de potencia óptica (multimodo)

Esta norma aborda específicamente la medición de la pérdida de potencia óptica en plantas de cable de fibra multimodo instaladas. Es muy relevante para redes de campus y backbones interiores. Las actualizaciones de 2026 de este protocolo sugieren tolerancias más estrechas para los métodos de referencia "One-Cord" para mejorar la precisión. Para implementaciones de alta densidad, usar un Divisor PLC requiere cálculos cuidadosos del presupuesto de energía según TIA-526-14-C para evitar una degradación excesiva de la señal en el borde.

6. ITU-T G.652 y G.657: La geometría de la transmisión

La Unión Internacional de Telecomunicaciones (UIT) define las características físicas de la fibra monomodo. G.652 es el estándar para monomodo convencional, mientras que G.657 define fibra insensible a la flexión (BIF). En aplicaciones FTTH, el cumplimiento de G.657 no es negociable debido a los radios reducidos que se encuentran en las instalaciones residenciales. De acuerdo a Estándares UIT-T, mantener una baja pérdida por macroflexión es esencial para la estabilidad de la señal en la banda L.

7. IEC 60793-1-40: Métodos de medición de atenuación

Este estándar de metodología describe cómo medir la atenuación mediante la técnica de reducción, la retrodispersión (OTDR) y los métodos de cambio de fase. Proporciona la base técnica para todas las pruebas de fibras secundarias. En 2026, se preferirá el método de retrodispersión en enlaces de larga distancia para identificar defectos puntuales. Al instalar fiber optic cable A lo largo de largas distancias, se requieren trazas OTDR según IEC 60793-1-40 para la certificación final y la validación de la garantía.

8. ANSI/TIA-598-D: Codificación de colores de fibra óptica

Aunque a menudo se pasa por alto, la codificación de colores es un estándar de seguridad y gestión que evita errores de conexión cruzada. ANSI/TIA-598-D define los 12 colores utilizados para fibras y tubos de protección. La identificación adecuada es fundamental cuando se administran troncales con un alto número de fibras. Seguir este estándar garantiza que incluso los entornos complejos de múltiples proveedores sigan siendo navegables para futuros mantenimiento y resolución de problemas.

Resumen de valores de prueba recomendados para 2026

• Pérdida máxima del conector: 0,75 dB (según TIA), aunque 0,25 dB es el objetivo de la industria para enlaces de alto rendimiento.
• Pérdida máxima de empalme: 0,30 dB para monomodo; Se prefiere 0,10 dB para instalaciones premium.
• Return Loss: >35 dB (multimodo), >55 dB (APC monomodo).

Preguntas frecuentes (FAQ)

P1: ¿Por qué las pruebas de flujo envolvente (EF) son obligatorias para la fibra multimodo en 2026? La prueba Encircled Flux estandariza las condiciones de lanzamiento de la fuente de luz, asegurando que la medición no sea demasiado optimista o pesimista. Reduce la variación entre diferentes fabricantes de equipos de prueba, proporcionando una medición confiable y repetible de la pérdida de inserción en redes multimodo de alta velocidad 40G/100G/400G.

P2: ¿Puedo confiar únicamente en las pruebas de Nivel 1 para la certificación del centro de datos? Si bien las pruebas de Nivel 1 confirman la pérdida y la longitud generales, no pueden identificar problemas "ocultos" específicos, como una curvatura tensionada o un empalme de mala calidad. Para entornos de alta densidad de 2026, se recomienda encarecidamente realizar pruebas de nivel 2 (OTDR) para proporcionar un "certificado de nacimiento" completo para el enlace de fibra y simplificar la resolución de problemas futuros.

P3: ¿Cómo afecta IEC 61300-3-35 el uso de conectores MPO? Los conectores MPO tienen una superficie mayor y múltiples fibras, lo que los hace más susceptibles a la contaminación. IEC 61300-3-35 proporciona plantillas automatizadas específicas para los extremos de MPO, lo que garantiza que las 12 o 24 fibras cumplan con el estándar de limpieza requerido simultáneamente antes de que se ponga en servicio el enlace.

P4: ¿Cuál será el impacto de ITU-T G.657 en las pruebas de fibra óptica en 2026? La fibra ITU-T G.657 está diseñada para soportar curvas más cerradas sin una pérdida significativa de señal. Probar esta fibra requiere un OTDR capaz de medir en longitudes de onda más altas (como 1625 nm), donde la pérdida inducida por la curvatura es más visible. Las pruebas estándar garantizan que la propiedad "insensible a la flexión" realmente funcione según lo especificado.

P5: ¿Estos estándares de prueba son aplicables a todos los transceptores de fibra óptica? Sí, estándares como IEEE 802.3ck y TIA-568.3-E proporcionan los requisitos físicos y lógicos que deben cumplir los transceptores. Seguir estos estándares de prueba garantiza que la planta de cableado proporcione un entorno donde los transceptores puedan operar a sus velocidades nominales sin errores de bits excesivos ni fallas de señal.
