Магистральный кабель МПО

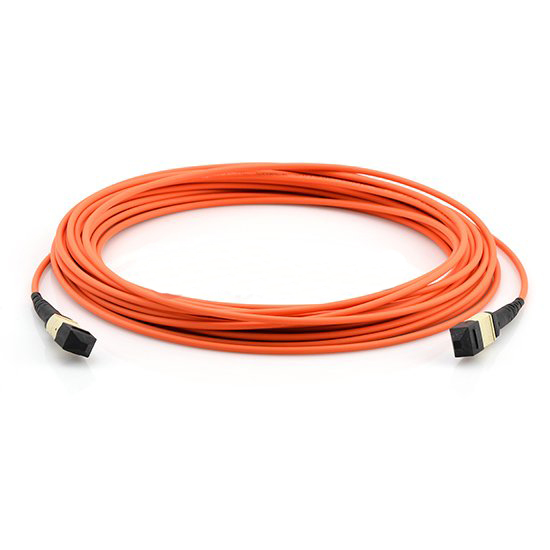

12-волоконный многомодовый магистральный патч-кабель OM1 MTP/MPO, 3,0 мм, LSZH
12-волоконный многомодовый магистральный кабель OM1 MTP/MPO, 3,0 мм, LSZH
12-волоконный многомодовый магистральный патч-кабель OM1 MTP/MPO, 3,0 мм, LSZH
Оптоволоконный соединительный кабель MPO компании Newsunn соответствует стандартам IEC-61754-7 и TIA-604-5(FOCIS-5). Его можно широко использовать для Модернизация 10G до центра обработки данных 40G/100G .
Спецификация
РАЗЪЕМ МПО
| Тип волокна | Одномодовый (APC польский) | Многомодовый (PC-польский) | ||
| Параметр | Стандартный | Низкие потери | Стандартный | Низкие потери |
| Вносимые потери Макс. | <0,7 дБ | <0,35 дБ | <0,7 дБ | <0,35 дБ |
| Возвратная потеря | >60 дБ | Никто | ||
| Долговечность | 500 спариваний | |||
| Рабочая температура | -от 40 ℃ до 80℃ | |||
| Тестовая длина волны | 1310nm | 850nm | ||
ОБЩИЙ РАЗЪЕМ
| Тип волокна | Одномодовый | Многомодовый | ||
| Параметр | СКП | БТР | ПК | |
| Вносимые потери Макс. | <0,3 дБ | |||
| Возвратная потеря | >55 дБ | >60 дБ | >25 дБ | |
| Долговечность | 1000 спариваний | |||
| Рабочая температура | -от 40 ℃ до 80℃ | |||
| Тестовая длина волны | 1310nm | 850nm | ||
Механические характеристики кабеля
| Элемент | ВОЛОКНО | АДВЕНТУМ | МИНИ-ЯДРО | |||
| ОФНП | ОФНР | ОФНП | ОФНР | ЛСЖ | ||
| Минимальный радиус изгиба
(Установка) |
8 | 9,9 см | 9,7 см | 6,0 см | 6,0 см | 6,0 см |
| 12 | 9,9 см | 9,7 см | 6,0 см | 6,0 см | 6,0 см | |
| Минимальный радиус изгиба
(Долгосрочная перспектива) |
8 | 6,6 см | 6,5 см | 3,0 см | 3,0 см | 3,0 см |
| 12 | 6,6 см | 6,5 см | 3,0 см | 3,0 см | 3,0 см | |
| Максимальное растяжение
(Установка) |
8 | 1335N | 1335N | 150N | 150N | 150N |
| 12 | 1335N | 1335N | 150N | 150N | 150N | |
| Максимальное растяжение
(Долгосрочная перспектива) |
8 | 400N | 400N | 80N | 80N | 80N |
| 12 | 400N | 400N | 80N | 80N | 80N | |
Иллюстрация структуры сборки
Испытательное оборудование MTP/MPO
Сделать на заказ
| Тип волокна | Тип кабеля | Количество волокон | Прекращение действия | Длина кабеля | Длина прорыва (дюймы) | Прекращение прорыва | Полярность | Маркировка | |
| OM4 OM3 OS1/2 OM2 OM1 |
ЛСЖ связка
Лента LSZH |
12 24 36 48 72 96 144 |
Первый соединитель MTP/MPO Женский МТР/МПО Мужской APC MTP/MPO гнездовой APC MTP/MPO Мужской |
1~999 | 12~99 (типично 36 дюймов) |
0.9mm (стандартный) 2.0mm 3.0mm |
А, Б, В, Г | Стандартный Пользовательский | |
| Второй разъем MTP/MPO Женский МТР/МПО Мужской APC MTP/MPO гнездовой APC MTP/MPO Мужской |
|||||||||
