Cabo de chicote de fios MPO/MTP

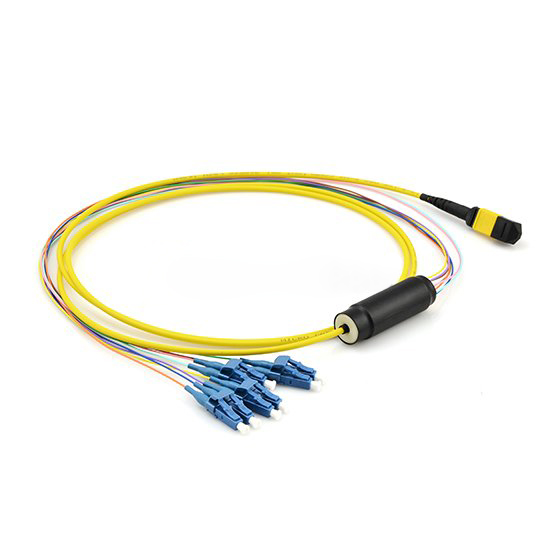

MPO/MTP para LC/SC/ST/FC, fibra monomodo 9/125, 0,9 mm, 0,35 dB, LSZH
MPO/MTP para LC/SC/ST/FC, fibra monomodo 9/125, 0,9 mm, 0,35 dB, LSZH
MPO/MTP para LC/SC/ST/FC, fibra monomodo 9/125, 0,9 mm, 0,35 dB, LSZH
O patch cable de fibra MPO da Newsunn é compatível com os padrões IEC-61754-7 e TIA-604-5 (FOCIS-5). Pode ser amplamente utilizado para Atualização 10G para data center 40G/100G .
Especificação
CONECTOR MPO
| Tipo de fibra | Monomodo (APC polonês) | Multimodo (PC polonês) | ||
| Parâmetro | Padrão | Baixa perda | Padrão | Baixa perda |
| Perda de inserção máx. | <0,7dB | <0,35dB | <0,7dB | <0,35dB |
| Perda de retorno | >60dB | Nenhum | ||
| Durabilidade | 500 acasalamentos | |||
| Temperatura operacional | -40℃ a 80℃ | |||
| Comprimento de onda de teste | 1310nm | 850nm | ||
CONECTOR GENÉRICO
| Tipo de fibra | Monomodo | Multimodo | ||
| Parâmetro | UPC | APC | PC | |
| Perda de inserção máx. | <0,3dB | |||
| Perda de retorno | >55dB | >60dB | >25dB | |
| Durabilidade | 1000 acasalamentos | |||
| Temperatura operacional | -40℃ a 80℃ | |||
| Comprimento de onda de teste | 1310nm | 850nm | ||
Especificação Mecânica do Cabo
| Item | FIBRA | ADVENTO | MINI-CORE | |||
| OFNP | OFNR | OFNP | OFNR | LSZH | ||
| Raio mínimo de curvatura
(Instalação) |
8 | 9,9 centímetros | 9,7 centímetros | 6,0 centímetros | 6,0 centímetros | 6,0 centímetros |
| 12 | 9,9 centímetros | 9,7 centímetros | 6,0 centímetros | 6,0 centímetros | 6,0 centímetros | |
| Raio mínimo de curvatura
(Longo Prazo) |
8 | 6,6 centímetros | 6,5 centímetros | 3,0 cm | 3,0 cm | 3,0 cm |
| 12 | 6,6 centímetros | 6,5 centímetros | 3,0 cm | 3,0 cm | 3,0 cm | |
| Tração Máxima
(Instalação) |
8 | 1335N | 1335N | 150N | 150N | 150N |
| 12 | 1335N | 1335N | 150N | 150N | 150N | |
| Tração Máxima
(Longo Prazo) |
8 | 400N | 400N | 80N | 80N | 80N |
| 12 | 400N | 400N | 80N | 80N | 80N | |
Ilustração da estrutura de montagem
Equipamento de teste MTP/MPO
Faça sob encomenda
| Tipo de fibra | Padrão de fibra | Contagem de fibras | Tipo de cabo | Rescisão | Comprimento do cabo (m) | Comprimento de fuga 1 e 2 (polegadas) | Rescisão de ruptura | Tipo polonês |
| OM4 OM3 OS1/2 OM2 OM1 |
12 fibras | 8~144 Fibras | Grupo LSZH Fita LSZH |
Primeiro conector: MTP/MPO Feminino MTP/MPO Masculino |
1~999 | 12~99 (36″ é típico) |
3.0mm | UPC APC |
| 24 fibras | 24~144 Fibras | Segundo conector: LC Duplex/ LC Simplex SC Duplex/SC Simplex ST Duplex/ST Simplex FC Duplex/FC Simplex |
0,9μm (padrão) 2.0mm 3.0mm |
