Os principais modelos de painel de patches MPO em comparação para data centers

Data centers em 2025 dependem do MPO Painel de Patches Para conectividade de fibra escalável de alta densidade. Modelos líderes como Cisco, Corning e Fs.com se destacam por sua densidade portuária, baixa perda de inserção e recursos avançados de design. A Cisco se destaca em ambientes exigentes com desempenho premium. A FS.com oferece confiabilidade econômica, enquanto a Corning alvoa as atualizações fáceis e as economias de mão-de-obra. O mercado agora mostra um compartilhamento 25% para os painéis MPO, com rápido crescimento impulsionado pela eficiência espacial e pela integração da IA.

Key Takeaways

• Os painéis de patch MPO permitem alta densidade conexões de fibra, economizando espaço e suportando velocidades rápidas de dados nos data centers.
• Esses painéis simplificam o gerenciamento de cabos, reduzem o tempo de instalação e permitem atualizações fáceis para larguras de banda mais altas como 400g.
• Modelos principais diferem na densidade da porta, escalabilidade, facilidade de instalação e gerenciamento de cabos para atender a várias necessidades do data center.
• A Cisco oferece painéis robustos e confiáveis, ideais para ambientes de missão crítica, com tamanhos de rack flexíveis e acesso sem ferramentas.
• A Eaton fornece painéis pré-configurados e plug-and-play que aceleram a implantação e suportam designs de rede de folhas de coluna vertebral.
• CommScope e Leviton lideram em soluções de densidade ultra-alta, perfeitas para data centers em larga escala que precisam de escalabilidade à prova de futuro.
• A instalação adequada e a manutenção regular, incluindo limpeza e rotulagem, são essenciais para manter o desempenho da rede.
• A escolha do painel correto depende do tamanho do seu data center, planos de crescimento, tipo de fibra e compatibilidade com os sistemas existentes.

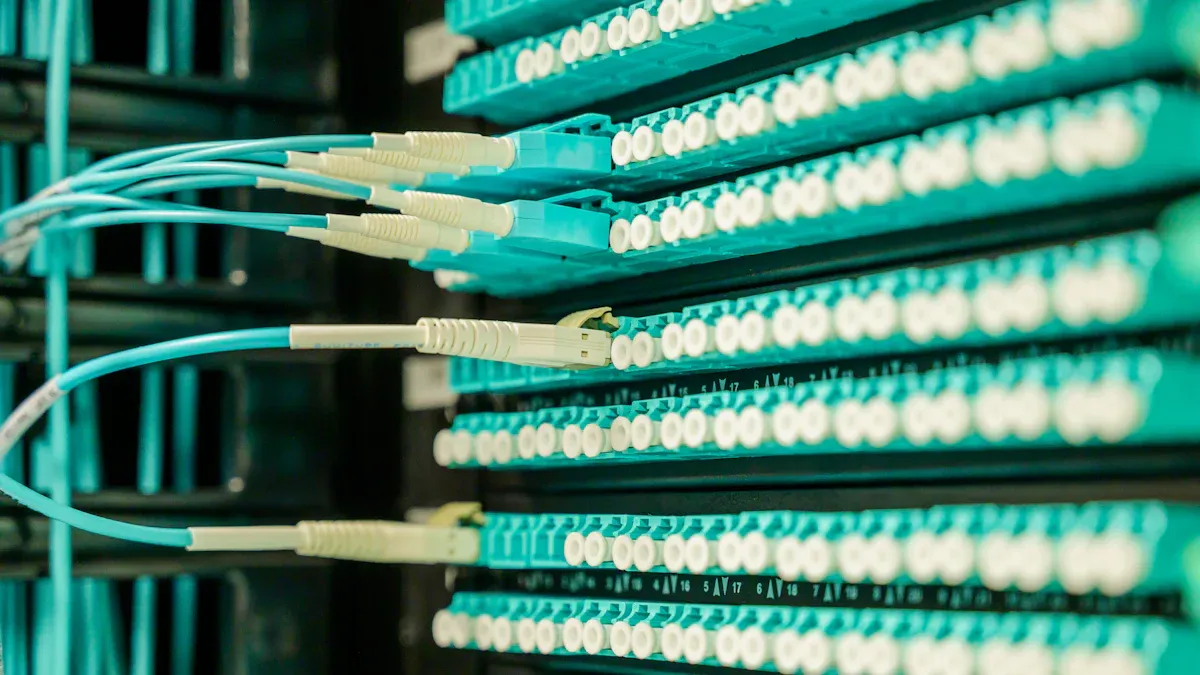

O que é um painel de patches MPO e por que importa

Definição e funcionalidade central

Um painel de patch MPO serve como um conexão de fibra óptica de alta densidade Solução em data centers modernos. Ele usa a tecnologia de fibra de vários núcleos para conectar vários núcleos de fibra em um único conector, o que permite maior densidade de conexão no espaço limitado do rack. O painel normalmente acomoda 12, 24 ou até 48 fibras em um conector MPO, tornando -o ideal para ambientes que exigem gerenciamento de fibras eficientes.

• MPO Connectores agrupem várias fibras, simplificando a organização a cabo.
• Os cabos de fita plana permitem conexões ópticas paralelas, que aumentam a capacidade de transmissão de dados.
• O painel atua como um ponto de junção centralizado, organizando conexões de fibra e maximizando a utilização do espaço.
• Ele suporta interruptores e roteadores de alta velocidade, permitindo roteamento de dados rápido e confiável.
• O design permite a compatibilidade com fibras de modo único e multimodo, oferecendo flexibilidade para vários requisitos de rede.

Os painéis de patch MPO fornecem conexões rápidas e confiáveis, que suportam instalação rápida e fácil manutenção. Cada núcleo de fibra se conecta de forma independente; portanto, uma falha em um não afeta os outros. Essa estrutura aprimora a flexibilidade e a confiabilidade em ambientes de data center.

Importância para o desempenho do data center

Os painéis de patch MPO desempenham um papel crucial na otimização do desempenho do data center. Seu design de alta densidade suporta a transmissão rápida de dados a velocidades de 40g, 100g e além. Ao consolidar várias fibras em um único conector, esses painéis reduzem a desordem de cabos e liberam espaço valioso. Essa abordagem simplificada minimiza os pontos de falha e simplifica a manutenção, o que melhora diretamente a confiabilidade da rede.

• As conexões de alta densidade permitem implantação mais rápida e atualizações mais fáceis.
• O design suporta migração perfeita para larguras de banda mais altas, como 400g, sem substituir toda a infraestrutura de cabeamento.
• O cabeamento simplificado reduz os requisitos de manutenção e acelera a solução de problemas.
• O layout de economia de espaço melhora o fluxo de ar, o que ajuda a manter as condições operacionais ideais.

Os painéis de patch MPO também à prova de futuro, permitindo atualizações escaláveis. Eles suportam as crescentes demandas de aplicativos de computação em nuvem, 5G e IoT, garantindo que os data centers permaneçam ágeis e eficientes.

Principais benefícios sobre painéis de patches tradicionais

Os painéis de remendo MPO oferecem várias vantagens em comparação com os painéis de patches tradicionais:

• Densidade de porta significativamente mais alta e eficiência espacial, reduzindo os requisitos do espaço do rack em até 75%.
• Suporte para padrões de alta largura de banda, incluindo 40g, 100g, 400g e 800g, o que permite escalabilidade futura.
• A baixa perda de inserção (≤0,35 dB) melhora a qualidade do sinal e o desempenho geral da rede.
• A compatibilidade com vários tipos de conector permite integração perfeita nas infraestruturas existentes.
• Os painéis pré-terminados permitem a instalação plug-and-play, reduzindo o tempo de implantação e minimizando o tempo de inatividade da rede.
• O gerenciamento simplificado de cabos reduz a complexidade e os custos de manutenção.
• O design robusto garante operação confiável em uma ampla faixa de temperatura.

Dica: os painéis de patch MPO são otimizados para cabeamento de backbone em ambientes corporativos e de data center, tornando-os uma escolha à prova de futuro para o crescimento da rede.

Critérios para comparar modelos de painel de patches MPO

Densidade da porta e escalabilidade

A densidade da porta permanece um fator primário ao avaliar Modelos de painel de patch MPO para data centers. Os painéis de alta densidade maximizam o número de conexões de fibra por unidade de rack, o que permite aos data centers economizar espaço valioso para o gabinete. Por exemplo, um painel 1U pode suportar até 144 núcleos de fibra, permitindo três a seis vezes mais conexões do que os painéis tradicionais de fibra única. Essa densidade não apenas otimiza o espaço, mas também simplifica futuras atualizações. Os data centers podem dimensionar velocidades mais altas, como 40g, 100g ou até 400g, sem substituir toda a infraestrutura.

Feature	Painéis de patch MPO/MTP de alta densidade	Painéis tradicionais de remendo de fibra única
Densidade de conexão	Mais de 144 fibras por painel 1U	48-96 fibras por painel 1U
Otimização do espaço	Maximiza o uso do espaço do rack	Requer mais unidades de rack
Installation Speed	Implantação rápida e plug-and-play	Mais lento, terminação de campo necessária
Gestão de cabos	Consolida fibras, reduz a desordem	Muitos cordões de remendo, mais desordem
Escalabilidade	Suporta 40g, 100g, 400g+	Re-capacidade limitada e dispendiosa
Risco de erro humano	Mais baixo, testado em fábrica	Superior, dependente do técnico

As soluções de painel de patches MPO de alta densidade suportam lançamentos encenados e swaps de equipamentos rápidos, essenciais para ambientes de escala de hiperescícios. Projetos modulares e cabos de tronco pré-terminados aumentam ainda mais a escalabilidade, tornando a expansão e as atualizações diretas.

Facilidade de instalação e manutenção

A simplicidade da velocidade e manutenção da instalação distingue os principais modelos de painel MPO. Painéis pré-populados de fábrica e Cassetes MPO pré-instaladas Ativar implantação plug-and-play, reduzindo o tempo de configuração. Tamanhos de montagem de rack de 19 "padrão (1U, 2U, 4U) garantem a compatibilidade com os sistemas de rack existentes. Placas frontais re-traváveis e tipos de conectores opcionais (LC, SC, FC, ST) fornecem flexibilidade durante a instalação.

Categoria de recurso	Características distintivas dos principais painéis de patch MPO
Installation	Cassetes pré-instalados, configuração plug-and-play, tamanhos de montagem de rack padrão
Manutenção	Placas superiores de remoção fácil, design robusto, montagem de fábrica e teste
Capacidade e escalabilidade	Até 144 conexões de fibra em 1U, adaptadores quad lc para economia de espaço

Os técnicos se beneficiam do fácil acesso a componentes internos, que simplifica as tarefas de manutenção. A montagem e teste da fábrica garantem desempenho óptico e mecânico superior, reduzindo o tempo de inatividade e minimizando o risco de erros. Designs leves e de economia de espaço suportam manuseio eficiente e solução de problemas rápidos.

Recursos de gerenciamento de cabos

O gerenciamento eficaz de cabos garante confiabilidade e eficiência operacional em data centers. Os modernos modelos de painel de patches MPO incorporam projetos modulares com módulos de plug-in independentes, permitindo uma expansão ou substituição fácil sem perturbar todo o painel. A tecnologia de conexão de fibra terminada elimina a necessidade de emenda no local, o que acelera a implantação e reduz a complexidade do manuseio de cabos.

• Módulos de plug-in modulares para expansão ou substituição flexíveis
• Conexões de fibra pré-terminada para implantação rápida
• Conectores MTP miniaturizados para integração de alta densidade
• Áreas de gerenciamento de cabos dianteiro e traseiro para roteamento organizado
• Projetos de trilhos deslizantes para facilitar o acesso durante a manutenção
• Construção compacta e leve para durabilidade e aparência elegante

Os adaptadores LC do painel frontal e os adaptadores MTP do painel traseiro permitem conversão e gerenciamento eficientes de conexões de fibra multi-core a duplex. Essas inovações simplificam o rearranjo do cabo, reduzem o tempo de inatividade e otimizam a utilização do espaço, suportando até 576 núcleos em um único espaço 1U.

Compatibilidade e flexibilidade

Os data centers modernos exigem soluções que se adaptem às tecnologias em evolução e diversos ambientes de rede. Os principais modelos de painel de patches MPO oferecem compatibilidade e flexibilidade excepcionais, suportando uma ampla gama de sistemas de fibra óptica e atualizações futuras.

• Esses painéis suportam vários tipos de polaridade e conectores MPO de alto desempenho, que mantêm baixa perda de inserção e alta perda de retorno. Isso garante que a integridade robusta do sinal, mesmo à medida que as velocidades da rede aumentam.
• A conformidade com padrões internacionais como IEC 61754-7, ISO/IEC 11801 e TIA/EIA-568 garante a interoperabilidade entre equipamentos de diferentes fornecedores. Essa padronização simplifica a integração e a expansão futura.
• Os projetos modulares permitem que as organizações adicionem capacidade de forma incremental. Os técnicos podem instalar cabos ou módulos MPO adicionais sem interromper as operações em andamento, o que suporta escalabilidade perfeita.
• A integração com os módulos LGX e a compatibilidade com os sistemas Lux permitem atualizações diretas. Esses recursos permitem que os data centers atendam aos novos requisitos de largura de banda sem grandes alterações na infraestrutura.
• O suporte a altas taxas de dados de até 400 Gbps torna esses painéis adequados para redes corporativas atuais e de próxima geração.

NOTA: Os cordões MPO de alta qualidade com baixa perda de inserção aumentam ainda mais a eficiência da rede e suportam a transição para tecnologias avançadas como 100g, 200g e 400g Ethernet.

A flexibilidade desses painéis garante que as organizações possam se adaptar rapidamente a novas demandas, proteger seus investimentos e manter o alto desempenho à medida que a tecnologia evolui.

Considerações de custo e valor

A seleção do painel correto envolve o equilíbrio do investimento inicial com o valor de longo prazo. Os gerentes de data center avaliam não apenas o preço de compra, mas também os benefícios operacionais de economia e escalabilidade que cada modelo oferece.

Fator de custo	Impacto no valor
Preço inicial de compra	Determina os requisitos de orçamento iniciais
Eficiência de instalação	Reduz os custos de mão -de -obra e o tempo de implantação
Requisitos de manutenção	Reduz as despesas operacionais em andamento
Escalabilidade	Minimiza as despesas de atualização futuras
Conformidade com padrões	Protege contra questões caras de compatibilidade

A MPO Patch Painel Solutions geralmente possui componentes pré-montados e instalação plug-and-play, o que reduz o tempo de configuração e os custos de mão-de-obra. Sua modularidade permite atualizações incrementais, portanto, as organizações evitam substituições em larga escala à medida que as necessidades de rede crescem. A conformidade com os padrões do setor garante que os investimentos permaneçam relevantes e compatíveis com as tecnologias futuras.

Dica: Investir em um painel de patches compatível com padrões de alta qualidade pode levar a uma economia significativa ao longo do tempo, reduzindo o tempo de inatividade, a manutenção e a necessidade de atualizações frequentes.

As organizações que priorizam as necessidades imediatas e futuras alcançam o melhor valor. Ao considerar o custo total de propriedade, os data centers podem selecionar soluções que ofereçam desempenho e adaptabilidade confiáveis sem exceder as restrições orçamentárias.

Modelos de painel de remendo MPO para 2025: Visão geral

Visão geral do painel de patches MPO de alta densidade da Cisco

O painel de patches MPO de alta densidade da Cisco se destaca no mercado de data center por seu design robusto e escalabilidade excepcional. O painel vem em vários tamanhos de chassi, incluindo 1RU, 2RU e 3RU, e se encaixa nos racks de 19 e 23 polegadas. Essa flexibilidade permite que os engenheiros de rede otimizem o espaço do rack e se adaptem a diferentes ambientes de instalação. A frente do painel possui conectores Duplex LC, enquanto o traseiro suporta conectores MPO, permitindo gerenciamento eficiente de cabos e conexões de alta densidade.

As especificações técnicas destacam o compromisso da Cisco com o desempenho e a confiabilidade:

Aspecto de especificação	Detalhes
Densidade do porto	1RU: 72 LC Duplex; 2RU: 144 LC Duplex; 3RU: 216 LC Duplex
Tamanho do chassi e montagem	1ru, 2ru, 3ru; se encaixa em prateleiras 19 "& 23"; Gerenciamento de cabos dianteiro e traseiro
Connector Types	LC duplex (frente); MPO (traseiro)
Temperatura de funcionamento	-40°C a +65°C
Tipos de fibras suportados	Modo único (ITU G.657.A2), multimodo (OM4 50/125 μm)
Insertion Loss	Máximo de 0,35 dB para cabos MPO
Return Loss	Modo único: até 60 dB; Multimodo: até 20 a 30 dB
Comprimentos de onda	Modo único: 1310/1550 nm; Multimodo: 850/1300 nm
Características	Adaptadores espalhados, gerenciamento integrado de fibras, acesso sem ferramentas
Conformidade	Telcordia GR-1435, GR-449 Edição 3, GR-63 testado
Compatibilidade do aplicativo	Suporta a quebra de 4 × 10 Gbps até 4 × 400 Gbps; TOR, MOR, EOR LAYOUTS

O painel da Cisco suporta fibras de modo único e multimodo, tornando-o adequado para uma ampla gama de aplicativos de data center. Os recursos de gerenciamento de fibras integrados e sem ferramentas ajudam os técnicos a realizar instalações e manutenção rápidas. A conformidade do painel com os padrões do setor garante uma operação confiável em ambientes missionários críticos.

Eaton Visão geral do painel de patches de folhas de colmeiras pré-configuradas MPO

O painel de patches MPO de folha de colmeira pré-configurada da Eaton tem como alvo os data centers modernos que exigem implantação rápida e arquitetura de rede simplificada. O painel chega pré-montado, o que reduz o tempo de instalação e minimiza o risco de erros durante a configuração. O design da Eaton suporta topologias de folhas de coluna, uma escolha popular para redes de data center escaláveis e de alto desempenho.

Os principais recursos incluem:

• Módulos pré-configurados para instalação plug-and-play
• Suporte para tipos de fibras de modo único e multimodo
• Otimizado para velocidades de rede 40g, 100g e 400g
• Design modular para fácil expansão e atualizações
• Gerenciamento de cabos integrados para manter conexões organizadas

A solução da Eaton ajuda os data centers a alcançar a capacidade máxima no espaço mínimo. A modularidade do painel permite que as organizações escalarem sua infraestrutura à medida que as demandas de largura de banda aumentam. O design pré-terminado garante desempenho consistente e reduz o tempo de inatividade durante a manutenção ou atualizações.

CommScope Ultra-High-High Density (UD) MPO Patch Panel Visão geral

O painel de patches MPO de densidade ultra-alta da CommScope oferece uma densidade e modularidade portuárias impressionantes para data centers em larga escala. O painel suporta até 72 portas MPO por unidade de rack, tornando -o uma das soluções mais densas disponíveis. Componentes intercambiáveis e conectividade MPO de 16 fibras fornecem flexibilidade para a evolução dos requisitos de rede.

• A plataforma modular permite a migração perfeita de 400g para 800g e até 1,6T, suportando o crescimento da rede à prova de futuro.
• Acesso dianteiro e traseiro Simplifique as tarefas de gerenciamento e manutenção de cabos.
• O design permite reconfiguração rápida, essencial para ambientes dinâmicos de data center.

O painel da CommScope atende às necessidades dos data centers de hiperescala e corporativa que priorizam a escalabilidade e a capacidade de gerenciamento. A combinação de alta densidade da porta e modularidade garante que as organizações possam se adaptar às novas tecnologias sem grandes alterações na infraestrutura.

Visão geral do painel de patches do Panduit QuickNet MPO

O painel de patches do Pandit QuickNet MPO oferece uma solução modular para conectividade de fibra de alta densidade nos data centers de empresas e hiperescala. O painel possui um design compacto que suporta até 144 fibras em uma única unidade de rack. Os engenheiros de rede apreciam as cassetes terminadas de fábrica, que permitem a implantação rápida e minimizam os erros de instalação. O painel se integra perfeitamente aos sistemas de fibra de modo único e multimodo.

Os técnicos se beneficiam do design intuitivo de acesso frontal. As travas de liberação rápida permitem remoção e substituição rápida de cassetes. O painel suporta conectores LC e MPO, o que simplifica a migração para larguras de banda mais altas. O Panduit inclui marcação com código de cores para facilitar a identificação de caminhos de fibra. Esse recurso reduz o tempo de solução de problemas e aumenta a eficiência operacional.

Nota: O sistema QuickNet do Panduit usa componentes pré-montados para otimizar a instalação e garantir um desempenho consistente.

O sistema robusto de gerenciamento de cabos do painel mantém as fibras organizadas e protegidas. As gavetas deslizantes fornecem acesso conveniente durante a manutenção. O design minimiza o raio de curvatura, que preserva a integridade do sinal e estende a vida útil dos cabos de fibra. O painel está em conformidade com os padrões TIA/EIA-568 e ISO/IEC 11801, garantindo compatibilidade com infraestruturas de rede globais.

Feature	Detalhes
Densidade do porto	Até 144 fibras por 1U
Connector Types	LC, MPO
Gestão de cabos	Gavetas deslizantes, marcação com código de cores
Installation	Pré-terminado, plug-and-play
Conformidade com padrões	TIA/EIA-568, ISO/IEC 11801

O painel de patches do Panduit QuickNet MPO se adapta às organizações que buscam soluções de fibra escaláveis, confiáveis e fáceis de gerenciar. A arquitetura modular suporta futuras atualizações sem grandes interrupções.

Visão geral do painel do Leviton Opt-X HD MPO

O painel de patches MPO da Leviton Opt-X HD se destaca por sua densidade ultra-alta e opções de configuração flexíveis. O painel acomoda até 288 fibras em um chassi 1U, tornando-o ideal para implantações em larga escala. Os engenheiros da Leviton projetaram o painel com instalação de cassetes sem ferramentas, que acelera a implantação e reduz os custos de mão-de-obra.

O painel suporta conectores LC e MPO. Os técnicos podem misturar e combinar cassetes para atender aos requisitos específicos da rede. O design de carregamento frontal permite acesso rápido para movimentos, adição e alterações. Leviton inclui gerentes de cabo integrados que rotam fibras com eficiência e evitam emaranhamento.

Dica: o painel Opt-X HD da Leviton permite a migração perfeita para redes de 40g, 100g e 400g.

A construção robusta do painel suporta ambientes de data center exigentes. O sistema suporta gerenciamento de polaridade, que garante roteamento de sinal correto e minimiza erros. A solução de Leviton está em conformidade com os padrões IEC 61754-7 e ANSI/TIA-568, garantindo a interoperabilidade com outros equipamentos.

Feature	Detalhes
Densidade do porto	Até 288 fibras por 1U
Connector Types	LC, MPO
Gestão de cabos	Gerentes integrados, controle de polaridade
Installation	Cassete sem ferramentas, carregamento frontal
Conformidade com padrões	IEC 61754-7, ANSI/TIA-568

O painel de patches MPO da Leviton Opt-X HD fornece uma plataforma pronta para o futuro para data centers que exigem capacidade máxima e flexibilidade operacional.

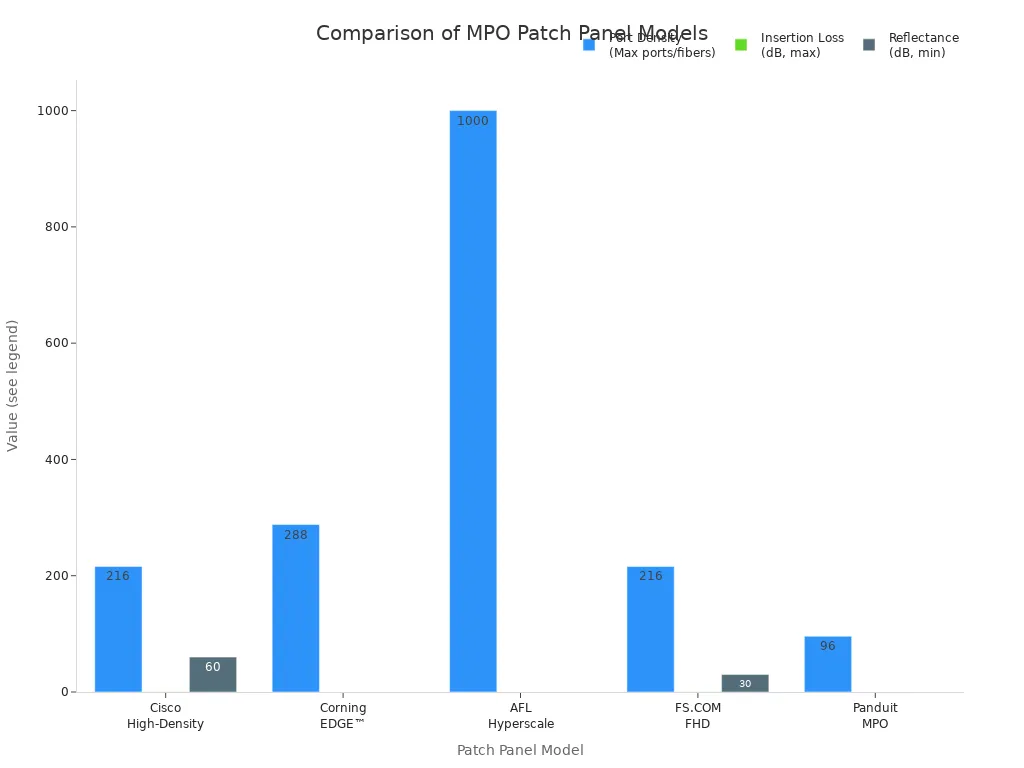

Tabela de comparação lado a lado

Tabela de comparação: principais recursos e especificações

A seleção do modelo de painel de patches MPO requer uma compreensão clara dos pontos fortes de cada produto. A tabela a seguir destaca os recursos e especificações mais importantes para os principais modelos de painel de patches MPO em 2025. Essa comparação ajuda os gerentes de data centers e os engenheiros de rede a tomar decisões informadas com base em seus requisitos exclusivos.

Recurso / modelo	Painel de patch MPO de alta densidade da Cisco	Painel de patch MPO de folhas de colmeiras pré-configuradas Eaton pré-configurado	CommScope Ultra-High-High Density (UD) MPO Patch Painel	Painel de patch do Panduit QuickNet MPO	Painel de patch MPO da Leviton Opt-X HD
Densidade máxima da porta (1U)	72 LC duplex	96 MPO	72 MPO	144 fibras	288 fibras
Tamanhos de chassi	1U, 2U, 3U	1U, 2U	1U, 2U, 4U	1U, 2U	1U, 2U
Connector Types	LC (frente), MPO (traseiro)	MPO, LC	MPO, LC	MPO, LC	MPO, LC
Tipos de fibras suportados	Modo único, multimodo	Modo único, multimodo	Modo único, multimodo	Modo único, multimodo	Modo único, multimodo
Installation	Sem ferramentas, pré-terminado	Pré-configurado, plug-and-play	Acesso modular, dianteiro/traseiro	PRESTERNADORADO, liberação rápida	Cassete sem ferramentas, carga frontal
Gestão de cabos	Adaptadores integrados e espalhados	Integrado, modular	Bandejas modulares e deslizantes	Gavetas deslizantes, codificadas por cores	Gerentes integrados, polaridade
Escalabilidade	Alta	Alta	Ultra-alto	Alta	Ultra-alto
Conformidade com padrões	Telcordia, GR-1435, GR-449	TIA/EIA, ISO/IEC	TIA/EIA, ISO/IEC	TIA/EIA-568, ISO/IEC 11801	IEC 61754-7, ANSI/TIA-568
Temperatura de funcionamento	-40°C a +65°C	-10 ° C a +60 ° C.	-10 ° C a +60 ° C.	-10 ° C a +60 ° C.	-10 ° C a +60 ° C.
Recursos especiais	Acesso sem ferramentas, design robusto	Pré-montado, otimizado para folhas de coluna	MPO de 16 fibras, pronto para o futuro	Marcação codificada por cores, modular	Gerenciamento de polaridade, densidade ultra alta

Tip:

Os data centers com planos de crescimento rápido devem priorizar modelos com densidade ultra-alta e escalabilidade modular. Leviton e CommScope oferecem as mais altas densidades de portas, que se adaptam aos ambientes de hiperescala. A Cisco e a Eaton fornecem soluções robustas e fáceis de instalar para instalações corporativas e de médio porte.

Takeaways -chave:

• A Cisco oferece forte desempenho e confiabilidade para redes missionárias.
• A Eaton simplifica a implantação com módulos pré-configurados e plug-and-play.
• O CommScope suporta necessidades futuras de largura de banda com densidade e modularidade ultra-alta.
• O Panduit oferece instalação fácil de usar e gerenciamento de cabo claro.
• O Leviton lidera a densidade da porta e a configuração flexível para data centers em larga escala.

As equipes de rede devem corresponder a esses recursos às suas necessidades operacionais. A escolha certa garante gerenciamento de fibras eficientes, atualizações fáceis e valor a longo prazo.

Análise de modelo aprofundada

Painel de patch MPO de alta densidade da Cisco

Pontos fortes

O painel de patches MPO de alta densidade da Cisco oferece escalabilidade excepcional e desempenho robusto. O painel suporta uma ampla gama de tipos de fibras, incluindo modo único e multimodo, o que o torna adequado para diversos ambientes de rede. Seu design de acesso sem ferramentas permite que os técnicos instalem e mantenham conexões rapidamente. O sistema integrado de gerenciamento de fibras mantém os cabos organizados e reduz o risco de danos acidentais. A adesão da Cisco a padrões rígidos da indústria garante uma operação confiável em ambientes de missão crítica. As opções de chassi modular do painel, disponíveis em vários tamanhos de unidades de rack, fornecem flexibilidade para diferentes layouts de data center.

Fraquezas

Alguns usuários observam que os painéis de alta densidade da Cisco podem exigir treinamento especializado para uso ideal. Os recursos avançados e a modularidade podem introduzir complexidade para as equipes não familiarizadas com o ecossistema da Cisco. Em certos casos, o investimento inicial pode ser maior em comparação com as soluções básicas do painel de patches. Organizações com recursos técnicos limitados podem experimentar uma curva de aprendizado mais acentuada durante a primeira implantação.

Aplicações ideais

O painel de patches MPO de alta densidade da Cisco se encaixa melhor em data centers empresariais e hiperescistas que exigem alta confiabilidade e escalabilidade à prova de futuro. Ele se destaca em ambientes em que o tempo de atividade é fundamental, como instituições financeiras, instalações de saúde e provedores de serviços em nuvem. O painel também se adequa ao planejamento das organizações para um rápido crescimento ou atualizações frequentes de tecnologia.

Painel de patch MPO de folhas de colmeiras pré-configuradas Eaton pré-configurado

Pontos fortes

Folha de coluna pré-configurada da Eaton MPO Painel de Patches se destaca por seus recursos rápidos de implantação. O painel chega pré-montado, o que reduz o tempo de instalação e minimiza o risco de erros. Seu design modular suporta fibras de modo único e multimodo, permitindo integração perfeita nas infraestruturas existentes. O layout otimizado do painel para arquiteturas de folhas de coluna aumenta o desempenho da rede e simplifica o gerenciamento de cabos. A solução da Eaton fornece funcionalidade plug-and-play, o que ajuda os data centers a escalar rapidamente à medida que a largura de banda precisa aumentar.

Fraquezas

A natureza pré-configurada do painel da Eaton pode limitar as opções de personalização para requisitos de rede altamente especializados. Algumas organizações podem encontrar menos opções para layouts exclusivos ou configurações de rack não padrão. O foco do painel na implantação rápida pode resultar em menos flexibilidade para modificações futuras em comparação com sistemas totalmente modulares.

Aplicações ideais

O painel de patches MPO da Eaton funciona bem em data centers que priorizam a velocidade e a eficiência durante a instalação. É ideal para organizações que adotem topologias de rede de folhas de coluna vertebral, como provedores de computação em nuvem e grandes empresas. O painel também beneficia instalações que exigem atualizações ou expansões frequentes, pois seu design plug-and-play simplifica esses processos.

CommScope Ultra-High-High Density (UD) MPO Patch Painel

Pontos fortes

O painel MPO de densidade ultra-alta CommScope recebe elogios por seu design amigável e desempenho confiável. As análises do setor destacam o layout intuitivo da porta e a rotulagem clara, que simplificam a instalação e a manutenção contínua. A habitação robusta protege as fibras de danos físicos, garantindo durabilidade a longo prazo. O painel se adapta bem a vários tamanhos de rede, suportando demandas atuais e futuras de largura de banda. Sua plataforma modular permite a migração perfeita para velocidades mais altas, como 400g e além.

Fraquezas

Alguns usuários relatam que a documentação para o painel da CommScope não possui orientação abrangente para solucionar problemas. Essa limitação pode desafiar técnicos menos experientes durante a configuração ou manutenção. As classificações comparativas mostram pontuações ligeiramente mais baixas em valor para dinheiro e facilidade de instalação quando comparadas aos principais concorrentes. Esses fatores podem influenciar as organizações que buscam as soluções com a melhor classificação.

Aplicações ideais

O painel de patches MPO de densidade ultra-alta da CommScope se adapta aos data centers e empresas em larga escala que requerem alta densidade de porta e proteção robusta para conexões de fibra. Ele se encaixa bem em ambientes em que a confiabilidade da rede e a facilidade de manutenção são prioridades. O painel também suporta o planejamento das organizações para futuras atualizações, pois seu design modular acomoda os padrões de tecnologia em evolução.

Painel de patch do Panduit QuickNet MPO

Pontos fortes

O painel de patches do Panduit QuickNet MPO demonstra um forte desempenho em ambientes de cabos de alta densidade. O painel acomoda até 96 fibras, ou 48 portas duplex, por unidade de rack, que conserva um espaço valioso no rack nos data centers. Os engenheiros podem escolher entre configurações planas ou angulares para manter o raio de curva de fibra adequado e reduzir a necessidade de gerenciamento de cabo horizontal extra. Os conectores PANMPO patenteados permitem a reconfiguração do campo de polaridade e gênero, o que aumenta a flexibilidade e a eficiência operacional.

• O sistema suporta a migração de 10g para 400g Ethernet, mantendo a conformidade com os padrões do setor.
• O cabeamento de fábrica e testado acelera a implantação e garante desempenho confiável.
• As soluções complementares de gabinete e gerenciamento de cabos fornecem gerenciamento térmico, roteamento de cabos e proteção, que são críticos em ambientes densos de rack.
• Os armários variam de 42RU a 52RU e incluem recursos projetados para implantações de alta densidade.
• Ferramentas de gerenciamento de operações e serviços de consultoria ajudam a otimizar a instalação, identificação e gerenciamento de infraestrutura física.

Esses recursos permitem infraestruturas de cabeamento escaláveis, gerenciáveis e confiáveis. Os data centers que implantam comutadores e servidores Cisco Nexus demonstraram a eficácia desta solução.

Fraquezas

O painel de patches do Panduit QuickNet MPO pode apresentar desafios para organizações com requisitos de rede altamente personalizados. Alguns usuários relatam que a modularidade do sistema pode limitar as opções para layouts exclusivos. A necessidade de assembléias terminadas em fábrica pode aumentar os prazos de entrega para projetos urgentes. Os técnicos não familiarizados com os conectores PANMPO podem exigir treinamento adicional para maximizar a eficiência operacional.

Aplicações ideais

O painel do Panduit QuickNet MPO se adapta aos data centers da empresa e da escala de hiperescala que priorizam a implantação rápida e o gerenciamento de fibra de alta densidade. As instalações com atualizações ou migrações frequentes para maiores velocidades da Ethernet se beneficiam de seu design escalável. O painel se encaixa em ambientes em que o gerenciamento térmico e a proteção de cabos são essenciais, como salas de servidores com configurações densas de rack. As organizações que buscam soluções confiáveis e compatíveis com os cabos de backbone costumam selecionar este painel para seu desempenho comprovado.

Painel de patch MPO da Leviton Opt-X HD

Pontos fortes

O painel de patches MPO da Leviton Opt-X HD oferece opções de densidade ultra-alta e de configuração flexíveis. O painel suporta até 288 fibras em uma única unidade de rack, que maximiza a capacidade de implantações em larga escala. Os técnicos instalam as cassetes sem ferramentas rapidamente, reduzindo os custos de mão-de-obra e minimizando o tempo de instalação. O design de carregamento frontal permite fácil acesso para movimentos, adição e alterações, que simplifica a manutenção.

Leviton integra gerentes de cabo que direcionam as fibras com eficiência e evitam emaranhamento. O sistema suporta conectores LC e MPO, permitindo que os técnicos misturem e combinem cassetes para requisitos de rede específicos. O gerenciamento da polaridade garante o roteamento correto do sinal, o que minimiza erros e suporta operação confiável. A construção robusta suporta os ambientes de data center exigentes e a conformidade com os padrões da IEC e ANSI/TIA garante a interoperabilidade.

Fraquezas

O painel de patches MPO da Leviton Opt-X HD pode exigir um investimento inicial mais alto em comparação com as soluções básicas do painel de patches. Algumas organizações acham o design de densidade ultra-alta desafiador ao gerenciar um grande número de conexões sem funcionários experientes. Os recursos avançados e as opções de configuração podem introduzir complexidade para as equipes novas no ecossistema de Leviton.

Aplicações ideais

Leviton Opt-X HD MPO PACINO PAINEL CAIXA DATA CENTERS HIPERSCALA E EMPRESAS E GRANDES EMPRESAS que exigem capacidade máxima e flexibilidade operacional. O painel suporta migração rápida para redes de 40g, 100g e 400g, tornando -o adequado para o planejamento de instalações atualizações futuras. As organizações com movimentos, adição e alterações frequentes se beneficiam do design de carregamento frontal e da instalação de cassetes sem ferramentas. O painel também serve ambientes em que a conformidade com os padrões e a construção robusta são críticos para a confiabilidade a longo prazo.

Como escolher o painel de patches MPO certo para o seu data center

Avaliando as necessidades do seu data center

A seleção do painel de patches certos começa com uma avaliação completa dos requisitos exclusivos do data center. Cada instalação possui objetivos operacionais distintos, restrições físicas e projeções de crescimento. Os gerentes de rede devem avaliar vários fatores críticos:

• Escalabilidade: estimar o número de portas necessárias agora e no futuro. Painéis de alta densidade com 12, 24 ou 48 fibras por expansão de suporte ao conector.
• Durabilidade e confiabilidade: opte por painéis construídos a partir de materiais robustos que suportam o uso frequente e o estresse ambiental.
• Características físicas: escolha cabos com diâmetros menores, raios de curvatura apertados e jaquetas adequadas ao ambiente de instalação.
• Tipos e desempenho do conector: avalie o polimento do conector, a perda de inserção e a perda de retorno. Os conectores APC e MTP/MPO oferecem alta densidade e baixa perda de sinal.
• Compatibilidade: verifique se o painel corresponde aos tipos de cabos, polaridade, comprimento e orientação do conector existentes.
• Qualidade do produto: priorize painéis com rigorosa garantia de qualidade e conformidade com padrões como TIA-568 e IEC 61754-7.
• Suporte ao cliente: considere a disponibilidade de serviços técnicos e serviços de garantia para minimizar o tempo de inatividade.

Dica: tampas transparentes, rotulagem aprimorada e gerenciamento de cabos integrados simplificam a manutenção e reduzem os erros operacionais.

Recursos correspondentes aos requisitos

Os data centers variam em tamanho, arquitetura e foco operacional. Os recursos do painel de patches correspondentes a esses requisitos garantem desempenho ideal e valor de investimento. A tabela abaixo descreve como diferentes recursos atendem às necessidades de data center específicas:

Tipo de data center	Recursos do painel de teclas	Requisitos atendidos
Data Centers da empresa	Fibras multimodadas OM4/OM5, troncos pré-terminados	Suporte 10G/40G/100G, baixa latência, instalação fácil
Data Centers de Hipercala e Cloud	Trunks de 24/48 de fibras, cabos MPO para MPO/LC, design robusto	Alta escalabilidade, interconexões densas, durabilidade
Atualizações e retrofits	MPO Cassetes/painéis, modularidade	Integração perfeita, escalabilidade incremental

Os planejadores de rede devem alinhar o design, a capacidade e a densidade do painel com cargas de trabalho atuais e previstas. As soluções modulares e pré-terminadas reduzem o tempo de instalação e suportam atualizações rápidas.

Planejando o crescimento futuro

Uma abordagem de visão de futuro protege o data center de revisões caras e tempo de inatividade. Várias estratégias ajudam a garantir a escalabilidade a longo prazo:

• Projete a infraestrutura de cabeamento com expansão em mente, usando painéis modulares e de alta densidade.
• Implemente a codificação de cores e a rotulagem clara para facilitar o gerenciamento e a solução de problemas.
• Realize testes regulares de desempenho para manter a integridade do sistema.
• Siga os padrões do setor para garantir compatibilidade e confiabilidade.
• Personalize os comprimentos dos cabos para otimizar o custo e reduzir o congestionamento.
• Selecione Jackets de cabo com base no ambiente-LSZH para internos, classificados pelo plenum para espaços de manuseio de ar, robustos para uso industrial.
• Use o cabeamento de primeira linha (TOR) para maximizar a eficiência do rack e simplificar atualizações futuras.

NOTA: O planejamento da infraestrutura de cabo de fibra e os transceptores ópticos juntos minimiza os custos de longo prazo e suporta atualizações contínuas da tecnologia.

Escolhendo o painel Right MPO Patch envolve o equilíbrio de necessidades imediatas com demandas futuras. Uma solução bem compatível garante operações eficientes e suporta o cenário em evolução dos data centers modernos.

Práticas recomendadas de instalação e manutenção

Dicas de instalação para desempenho ideal

A instalação adequada de um painel de patches MPO garante desempenho confiável e estabilidade de rede de longo prazo. As equipes do data center devem seguir uma abordagem estruturada:

1. Planeje os caminhos e os comprimentos para evitar excesso de folga e desordem. Separe os cabos de fibra do cobre para reduzir a interferência.
2. Use acessórios de gerenciamento de cabos, como bandejas, racks e laços de velcro para manter os cabos organizados e protegidos.
3. Mantenha o raio de dobra correto para todos os cabos de fibra. Isso evita a degradação do sinal e estende a vida útil do cabo.
4. Claramente, rotule todos os cabos com informações descritivas. A codificação de cores ajuda os técnicos a identificar conexões rapidamente.
5. Combine o roteamento horizontal e vertical do cabo dentro de racks para uma organização ideal.
6. Teste e certifique os cabos após a instalação. Os resultados do documento para garantir que os padrões de desempenho sejam atendidos.
7. Realize auditorias regulares, incluindo inspeções visuais e avaliações de fluxo de ar, para manter a saúde da infraestrutura.
8. Escolha projetos de alta densidade e modular para suportar escalabilidade futura.
9. Treine funcionários em práticas recomendadas de instalação, gerenciamento e segurança.

Nota: Selecione o local da instalação com cuidado. Os painéis internos requerem proteção de poeira, enquanto os painéis externos precisam de gabinetes de metal para durabilidade.

Diretrizes de manutenção

A manutenção de rotina maximiza a vida útil e a confiabilidade da infraestrutura de fibras. As equipes devem adotar as seguintes práticas:

1. Inspecione o painel de patch regularmente quanto a danos visíveis ou conexões soltas. Limpe poeira e detritos de superfícies.
2. Limpar conectores de fibra óptica com lenços livres de fiapos e fluido de limpeza óptica para evitar a perda de sinal.
3. Gerencie os cabos ordenadamente usando laços ou tiras de velcro. A rotulagem adequada simplifica a manutenção futura.
4. Forneça uma folga e alívio de tensão adequados para evitar estressar cabos e conectores.
5. Instale os painéis em ambientes com poeira, umidade e temperatura controlados para proteger o desempenho da fibra.
6. Mantenha registros de manutenção detalhados, incluindo datas de inspeção, falhas detectadas e ações corretivas.
7. Use ferramentas e técnicas de limpeza de fibra óptica adequadas para manter os conectores livres de contaminantes.
8. Evite tensão desnecessária, torção ou flexão de cabos.
9. Execute inspeções visuais periódicas e use ferramentas como localizadores de falhas visuais ou OTDRs para detectar falhas mais cedo.

Dica: fatores ambientais, como temperaturas extremas e umidade, podem afetar o desempenho das fibras. Boas medidas de gerenciamento de cabos e proteção ajudam a manter a integridade da rede.

Armadilhas comuns para evitar

Vários erros comuns podem comprometer o desempenho dos painéis de patch MPO. Consciência e prevenção são fundamentais:

• Os erros de gerenciamento de polaridade geralmente causam falhas de sinal. Os técnicos devem entender os tipos de polaridade, rotular os cabos claramente e usar testadores de polaridade.
• A contaminação da face final do conector leva ao aumento da inserção e perda de reflexão. Inspeção e limpeza regulares com ferramentas aprovadas impedem esse problema.
• O desalinhamento do conector ou a inserção inadequada resulta em alta perda de sinal. Sempre certifique-se de inserção total e use conectores de alta qualidade.
• Fibras excessivas de flexão ou prejudica a fibras. Atenda ao raio mínimo de curvatura e use os localizadores de falhas para identificar problemas.
• A perda de inserção que excede o orçamento de design afeta o desempenho da rede. Calcule os orçamentos de perda e minimize os pontos de conexão.
• O desgaste do conector e o envelhecimento do desempenho de degradação ao longo do tempo. Substitua os conectores desgastados e selecione tipos duráveis.
• Erros de instalação, como conexões incorretas ou cabeamento não padrão, reduzem a confiabilidade. Forneça treinamento profissional e siga procedimentos padronizados.

Proteja as portas não utilizadas com tampas de poeira para evitar a contaminação. Invista em acessórios de alta qualidade para confiabilidade a longo prazo.

---

A seleção do painel de patches MPO correto depende do tamanho, distância da rede de cada data center e planos de crescimento futuro.

• A fibra de singleMode funciona melhor para necessidades de longa distância e largura de banda, enquanto a fibra multimodo se encaixa em implantações mais curtas e sensíveis a custos.
• As redes menores se beneficiam de painéis LC de 24 portas, enquanto ambientes de alta densidade requerem projetos de 48 fibras ou modulares para escalabilidade.
• Os conectores MTP e os painéis modulares oferecem atualizações fáceis e desempenho confiável.

  As equipes do data center devem corresponder aos recursos do painel aos requisitos atuais e futuros antes de fazer uma compra.

FAQ

O que é um painel de patch MPO?

Um painel de patches MPO organiza e conecta vários cabos de fibra óptica usando conectores MPO. Permite gerenciamento de alta densidade e eficiente de redes de fibras em data centers. Os técnicos o usam para simplificar a instalação, manutenção e atualizações.

Como um painel de patches MPO melhora a eficiência do data center?

Os painéis de patch MPO aumentam a densidade da porta e reduzem a desordem do cabo. Eles suportam implantação rápida e fácil escalabilidade. Os data centers se beneficiam de instalação mais rápida e manutenção simplificada, o que leva a uma melhor confiabilidade da rede.

Quais tipos de fibra são compatíveis com os painéis de patch MPO?

A maioria dos painéis de patch MPO suporta fibras de modo único e multimodo. A compatibilidade depende do modelo do painel e do tipo de conector. Sempre verifique as especificações do fabricante antes da instalação.

Quais são as principais vantagens sobre os painéis de patches tradicionais?

Feature	MPO Painel de Patches	Painel de patches tradicional
Densidade do porto	Alta	Moderado
Tempo de instalação	Rápido	Lento
Escalabilidade	Fácil	Limitado

Os painéis de patch MPO oferecem maior densidade, instalação mais rápida e escalabilidade mais fácil.

Os técnicos podem instalar painéis de patch MPO sem treinamento especializado?

A maioria dos painéis de patch MPO possui designs plug-and-play. Técnicos com conhecimento básico de fibra óptica podem instalá -los. Alguns modelos avançados podem exigir treinamento adicional para um desempenho ideal.

Com que frequência os data centers devem executar manutenção em painéis de patch MPO?

Os especialistas recomendam inspeções regulares a cada três a seis meses. Os conectores de limpeza e a verificação do gerenciamento de cabos ajudam a manter o desempenho ideal. A manutenção programada reduz o tempo de inatividade e evita a perda de sinal.

Com quais padrões um painel de patch MPO deve estar em conformidade?

Os data centers devem selecionar os painéis de patch MPO que atendam aos padrões TIA/EIA-568, IEC 61754-7 e ISO/IEC 11801. A conformidade garante interoperabilidade e desempenho confiável em diferentes equipamentos de rede.
