특징

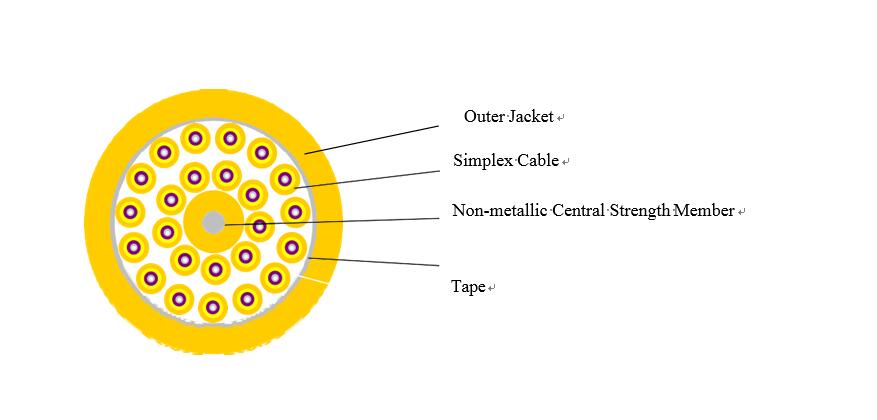

구조
케이블 매개 변수
| 항목 | 명세서 | |
| 섬유 수 | 24 | |
|
단단한 완충 섬유 |
차원 | 850 ± 50μm |
| 재료 | PVC | |
| 색상 | 하얀색 | |
|
단순한 케이블 |
차원 | 1.9 ± 0.1mm |
| 재료 | PVC | |
| 색상 | 노란색 | |
| 인쇄 표시 | 〈1〉～〈24〉 | |
| 구성 요소 강화 | 폴리 에스테르 원사 | |
| 중앙 강도 멤버 | FRP | |
|
외부 재킷 |
차원 | 15.5 ± 0.5mm |
| 재료 | PVC | |
| 색상 | 노란색 | |
섬유 매개 변수
|
아니요. |
항목 |
단위 |
사양 | |
| G.652D | ||||
|
1 |
모드 필드 직경 |
1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | 클래딩 직경 | μm | 124.8±0.7 | |
| 3 | 클래딩 비 회로 | % | ≤0.7 | |
| 4 | 코어 클래딩 동심 오류 | μm | ≤0.5 | |
| 5 | 코팅 직경 | μm | 245±5 | |
| 6 | 코팅 비 회로 | % | ≤6.0 | |
| 7 | 클래딩 코팅 동심 오류 | μm | ≤12.0 | |
| 8 | 케이블 차단 파장 | nm | λCC≤1260 | |
|
9 |
감쇠 (Max.) |
1310nm | DB/KM | ≤0.4 |
| 1550nm | DB/KM | ≤0.3 | ||
기계적 및 환경 적 특성
| 항목 | 맞잡다 | 명세서 |
| 크러쉬 (장기) | N/10cm | 300 |
| 크러쉬 밸런스 (단기) | N/10cm | 1000 |
| 최소 굽힘 반경 (동적) | mm | 20D |
| 최소 굽힘 반경 (정적) | mm | 10D |
전송 특성
| SMF | 50/125 | 62.5/125 | |
| 1310/1550(nm) | 850/1300(nm) | 850/1300(nm) | |
| 감쇠 (DB/KM) | ≤0.40/0.30 | ≤3.5/1.5 | ≤3.5/1.5 |
| 최소 대역폭 (MHz · km) | —— | ≥400/400 | ≥160/500 |
환경 특성
| 스토리지 작동 온도 | -20℃～+60℃ |
