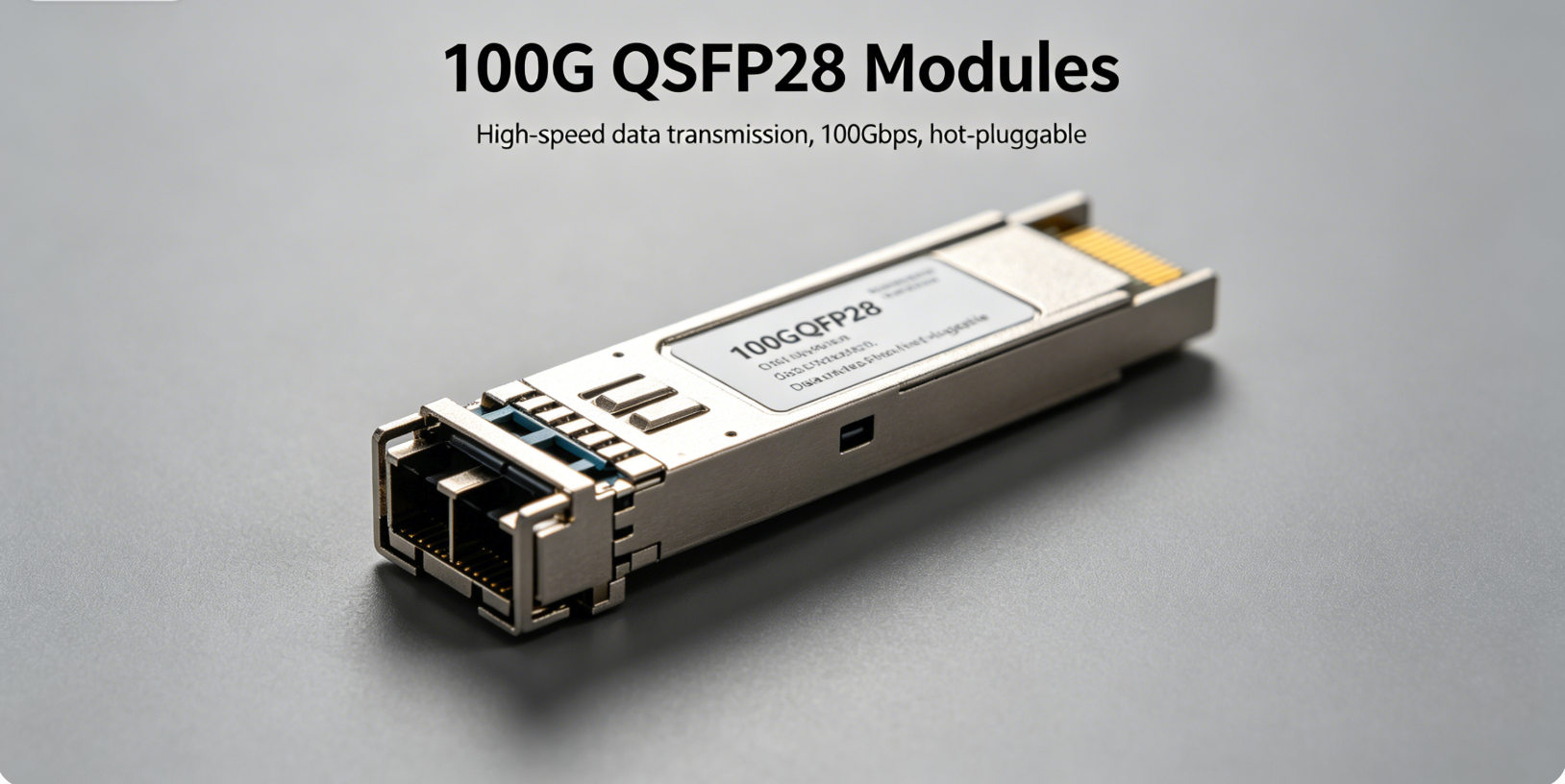

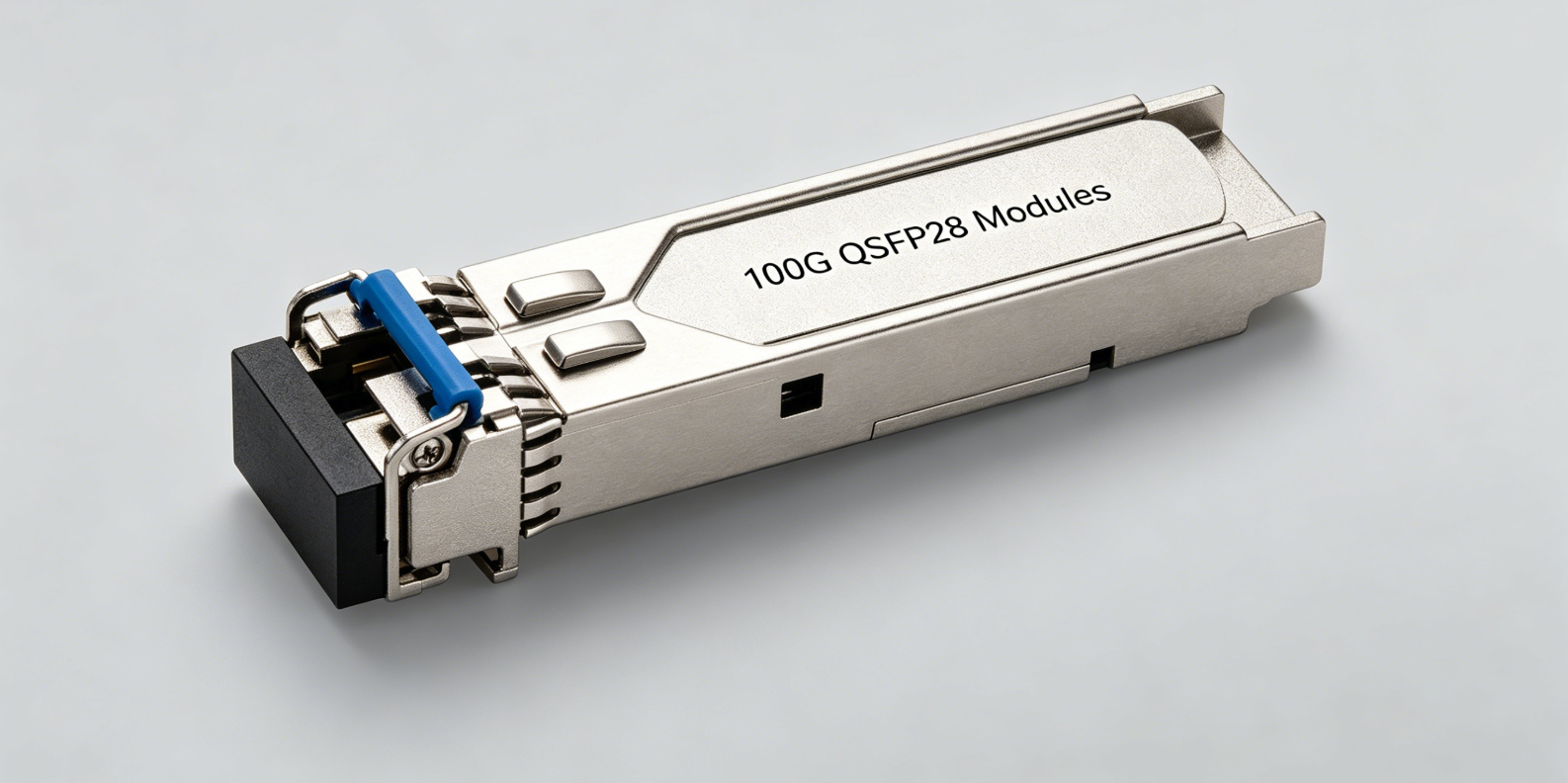

يوفر هذا الدليل الاحترافي تحليلاً متعمقًا لوحدات 100G QSFP28 لمساعدة مهندسي الشبكات في عمليات الشراء. اختيار الصحيح وحدة 100G QSFP28 يتطلب تقييم مسافة الإرسال واستهلاك الطاقة وتوافق الواجهة البصرية لضمان أعلى أداء لمركز البيانات.
1. مسافة الإرسال والتوافق مع نوع الألياف
المواصفات الأساسية لأي وحدة 100G QSFP28 هي مسافة الإرسال المقدرة عبر وسائط ليفية محددة. تستخدم عمليات نشر 100G Ethernet عادةً إما الألياف متعددة الأوضاع (MMF) للاتصالات قصيرة المدى أو الألياف أحادية الوضع (SMF) لمسافات طويلة. يمكن أن يؤدي اختيار وحدة تتجاوز أو تقصر عن المسافة المطلوبة إلى توهين مفرط للإشارة أو إنفاق رأسمالي غير ضروري.
تغطي الوحدات قصيرة المدى، مثل SR4، عادةً ما يصل إلى 100 متر فوق OM4 حبال تصحيح الألياف . في المقابل، تستخدم الوحدات طويلة المدى مثل LR4 أو ER4 تعدد الإرسال بتقسيم الطول الموجي (WDM) لنقل الإشارات على مسافة تزيد عن 10 كيلومترات إلى 40 كيلومترًا. وفق معايير IEEE 802.3bm ، تعتبر سلامة الإشارة عند 100G حساسة للغاية للتشتت اللوني عبر هذه المسافات الأطول.
مواصفات المسافة الرئيسية لوحدات 100G:
- SR4 (قصير المدى): ما يصل إلى 100 متر عبر ألياف MPO/MTP OM4.
- PSM4 (الوضع الفردي المتوازي): ما يصل إلى 500 متر باستخدام SMF الموازي.
- CWDM4 (WDM الخشنة): ما يصل إلى 2 كم عبر SMF على الوجهين.
- LR4 (مدى بعيد): ما يصل إلى 10 كم عبر SMF على الوجهين.
- ER4 (الوصول الممتد): ما يصل إلى 40 كم مع تضخيم متخصص.
2. الواجهة البصرية ومتطلبات الموصل
تحدد الواجهة البصرية البنية التحتية للكابلات المادية المطلوبة لجهاز الإرسال والاستقبال 100G QSFP28. تستخدم معظم وحدات 100 جيجا موصلات MPO-12 أو موصلات دوبلكس LC. اختلال بين واجهة جهاز الإرسال والاستقبال والواجهة الموجودة حل MPO/MTP يمكن أن يؤدي إلى عمليات تحديث مكلفة أو الحاجة إلى كابلات تحويل إضافية.
تستخدم وحدتا SR4 وPSM4 واجهات MPO-12، التي تنقل البيانات عبر ثمانية من الألياف الاثني عشر المتاحة (أربعة للإرسال وأربعة للاستقبال). يعد نهج النقل الموازي هذا فعالاً من حيث التكلفة بالنسبة للبيئات عالية الكثافة. على العكس من ذلك، وحدات مثل LR4 تعدد الإرسال بأربعة أطوال موجية على زوج واحد من الألياف، مما يستلزم موصل دوبلكس LC. وهذا يقلل من إجمالي عدد الألياف المطلوبة ولكنه يزيد من التعقيد الداخلي لجهاز الإرسال والاستقبال.
| نوع الوحدة | نوع الموصل | عدد الألياف | التطبيق الأساسي |
|---|---|---|---|
| QSFP28 ريال 4 | MPO-12 (ذكر) | 8 ألياف | الاتصال داخل الرف |
| QSFP28 PSM4 | MPO-12 (ذكر) | 8 ألياف | وصلات مركز البيانات متوسطة المدى |
| QSFP28 CWDM4 | دوبلكس إل سي | 2 ألياف | العمود الفقري للحرم الجامعي |
| QSFP28 LR4 | دوبلكس إل سي | 2 ألياف | روابط الناقل لمسافات طويلة |
3. استهلاك الطاقة والإدارة الحرارية
تعد كفاءة الطاقة أحد المواصفات المهمة لمراكز البيانات عالية الكثافة حيث تؤثر الأحمال الحرارية على تكاليف التشغيل. تستهلك معظم وحدات 100G QSFP28 القياسية ما بين 3.5 وات و4.5 وات. ومع ذلك، قد تتجاوز الوحدات عالية الأداء المصممة لمسافات طويلة هذه القيم. يمكن أن يؤدي توليد الحرارة المفرطة إلى تدهور مكون الليزر، مما يقلل من متوسط الوقت بين حالات الفشل (MTBF).
تعطي مبادرات مراكز البيانات الخضراء الحديثة الأولوية للإصدارات "منخفضة الطاقة" لأجهزة الإرسال والاستقبال 100G. يمكن أن يؤدي تقليل استهلاك الطاقة حتى بمقدار 0.5 واط لكل وحدة إلى توفير كبير في الطاقة عند التوسع عبر آلاف المنافذ. غالبًا ما تتم إدارة التبديد الحراري الفعال من خلال المشتت الحراري المتكامل للوحدة وتدفق الهواء الذي يوفره محول إيثرنت الألياف.
4. الطول الموجي وتنسيق التعديل
يعد فهم الطول الموجي (نانومتر) وتنسيق التعديل أمرًا ضروريًا لضمان إمكانية التشغيل البيني بين بائعي الأجهزة المختلفين. تستخدم معظم وحدات 100G QSFP28 إما 850 نانومتر (لـ MMF) أو نافذة 1310 نانومتر (لـ SMF). يستخدم معيار 100G عادةً تعديل NRZ (عدم العودة إلى الصفر)، على الرغم من أن البنى التحتية الأحدث المجهزة لـ 400G قد تتضمن PAM4 (تعديل سعة النبض).
بالنسبة لوحدات CWDM4 وLR4، يستخدم الجهاز أربعة أطوال موجية متميزة تتمحور حول 1310 نانومتر. يتم دمج هذه الأطوال الموجية باستخدام مُضاعِف بصري داخلي. وفقا ل CWDM4 MSA (اتفاقية متعددة المصادر) ، مطلوب استقرار دقيق للطول الموجي لمنع "التداخل" بين القنوات، مما قد يؤدي إلى زيادة معدل خطأ البت (BER).
5. الدعم الوظيفي DDM/DOM
تعد مراقبة التشخيص الرقمي (DDM)، والمعروفة أيضًا باسم المراقبة البصرية الرقمية (DOM)، أحد المواصفات المهمة لتقييم صحة الشبكة في الوقت الفعلي. تتيح وحدة 100G QSFP28 المزودة بدعم DDM للمسؤولين مراقبة المعلمات مثل طاقة خرج الليزر والطاقة الضوئية المدخلة ودرجة الحرارة وجهد الإمداد.
بدون DDM، يصبح استكشاف أخطاء الارتباط الفاشل وإصلاحها عملية تفاعلية تتضمن اختبارًا يدويًا. مع تمكين DDM، يمكن للنظام إطلاق الإنذارات قبل حدوث فشل كامل في الارتباط. هذا أمر حيوي بشكل خاص عند الاتصال محولات الوسائط الصناعية في البيئات القاسية حيث تكون تقلبات درجات الحرارة شائعة.
قائمة مرجعية للمشتريات QSFP28:
- تحقق من المسافة المطلوبة بالضبط (لا تبالغ في تقديرها).
- تأكد من توافق الموصل (LC مقابل MPO).
- قم بمراجعة ميزانية الطاقة لمفتاح المضيف.
- تأكد من أن الوحدة تدعم DDM/DOM للمراقبة الاستباقية.
- تحقق من امتثال MSA لضمان إمكانية التشغيل البيني متعدد البائعين.
جدول ملخص: مصفوفة التحديد QSFP28
يلخص هذا الجدول المفاضلات بين مواصفات وحدة 100G الأكثر شيوعًا.
| مواصفة | الوصول القصير (SR4) | متوسط (CWDM4) | الوصول البعيد (LR4) |
|---|---|---|---|
| المسافة القصوى | 100 متر (OM4) | 2 كم (SMF) | 10 كم (SMF) |
| القوة النموذجية | <3.5 واط | <3.5 واط | <4.5 واط |
| أساس التكلفة | أدنى | واسطة | عالي |
| متطلبات الألياف | عالي (8 ألياف) | منخفض (2 ألياف) | منخفض (2 ألياف) |
خاتمة
يتضمن اختيار وحدة 100G QSFP28 موازنة الأداء الفني مع قيود البنية التحتية. من خلال إعطاء الأولوية للمسافة ونوع الواجهة وكفاءة الطاقة، يمكن للمؤسسات إنشاء شبكات 100G قابلة للتطوير وموثوقة. استشر دائمًا أوراق البيانات الرسمية من لجنة SFF للتأكد من أن الأجهزة التي اخترتها تلبي أحدث معايير الصناعة لعمليات النشر لعام 2026.
الأسئلة المتداولة
1. هل يمكنني استخدام وحدة 100G QSFP28 SR4 مع الألياف أحادية الوضع؟
لا، تم تصميم 100G QSFP28 SR4 خصيصًا للألياف متعددة الأوضاع (MMF) باستخدام ليزر 850 نانومتر. سيؤدي استخدامه مع الألياف أحادية الوضع (SMF) إلى فقدان شديد للإشارة لأن القطر الأساسي لـ SMF أصغر بكثير من قطر MMF، مما يمنع الضوء من الاقتران بشكل فعال.
2. ما هو الفرق بين وحدات QSFP28 وQSFP+؟
في حين أن كلاهما يشتركان في نفس عامل الشكل المادي، فإن QSFP+ يدعم سرعات 40 جيجا (4x10 جيجا)، بينما تم تصميم QSFP28 لسرعات 100 جيجا (4x25 جيجا). تستخدم وحدات QSFP28 واجهات كهربائية عالية التردد ومعالجة أكثر تقدمًا للتعامل مع زيادة إنتاجية البيانات المطلوبة للشبكات الحديثة عالية السرعة.
3. لماذا يعتبر استهلاك الطاقة مهمًا لأجهزة الإرسال والاستقبال 100G QSFP28؟
يؤدي استهلاك الطاقة العالي إلى زيادة توليد الحرارة داخل هيكل المحول. وفي عمليات النشر عالية الكثافة، يمكن أن يتجاوز ذلك قدرة التبريد لمركز البيانات، مما يؤدي إلى الاختناق الحراري أو فشل الأجهزة. تساعد الوحدات الموفرة للطاقة على خفض التكلفة الإجمالية للملكية (TCO) وتحسين موثوقية النظام.
4. هل MPO-12 أو MPO-24 أفضل لاتصالات 100G SR4؟
بالنسبة لـ 100G QSFP28 SR4، يعتبر موصل MPO-12 هو المعيار الصناعي. يستخدم 8 من 12 أليافًا لإنشاء أربعة ممرات بسرعة 25 جيجابت في الثانية. بينما يمكن استخدام MPO-24 مع المحولات، فإنه يضيف تعقيدًا غير ضروري واحتمال فقدان الإدخال إلى وصلة الألياف دون توفير فوائد أداء إضافية.
5. هل تتطلب وحدة 100G LR4 FEC (تصحيح الخطأ الأمامي)؟
نعم، تعتمد معظم وحدات 100G QSFP28، بما في ذلك LR4، على Host-FEC (RS-FEC) كما هو محدد في IEEE 802.3bj. تساعد FEC على تصحيح أخطاء البت الناتجة عن تدهور الإشارة عبر مسافات طويلة. تأكد من أن منفذ التبديل الخاص بك يدعم وتمكين FEC لتحقيق مسافة نقل كاملة تبلغ 10 كيلومترات.
